Аппаратные функции кодирующих коллиматоров

В связи с увеличением количества возможных кодирующих коллиматоров (КК) является актуальным систематическое исследование их свойств и выбор лучших КК для решения задач вычислительной томографии. При этом для ИКСИ с ГКК также может быть использован метод фокусных плоскостей, исследованный ранее для многопинхольных прямоугольных кодирующих коллиматоров [2]

Удобным инструментом для такого исследования являются глубинные аппаратные функции ИКСИ, характеризующие влияние нефокусных источников на изображение в плоскости фокуса [10], которые определяются по формуле (1)

,(1)

где - координаты источника, - Фурье-образ функции пропускания кодирующего коллиматора, - расстояние между детектором и кодирующим коллиматором.

Аппаратные функции можно получить только численно. Пример относительно хорошей и очень плохой глубинной АФ, характеризующей вклад нефокусных источников излучения в результаты измерений в фокусной плоскости, представлен на рисунке 4. Значение АФ в плоскости фокуса принято за единицу. Коллиматоры, имеющие очень плохие АФ, целесообразно исключить из дальнейшего анализа.

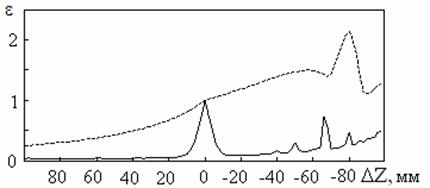

Рис. 4 - Относительно хорошая (сплошная линия) и плохая (штриховая линия) аппаратные функции кодирующих коллиматоров в зависимости от смещения нефокусной плоскости от плоскости фокуса ()

Для характеристики томографических (фокусирующих) свойств ИКСИ могут быть использованы такие параметры, как глубинное разрешение , равное ширине АФ на половине высоты около плоскости фокуса, максимальная амплитуда ложных пиков и интегральные критерии и (рисунок 5).

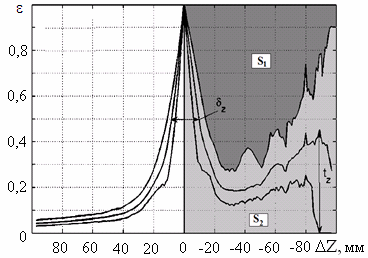

Рис. 5 - Основные параметры аппаратной функции: глубинное разрешение , максимальная амплитуда ложного пика и интегральные критерии и
