Круговая аппроксимация

Для ПСГК больших размерностей расчет АФ является ресурсоёмкой задачей, поэтому было предложено увеличение скорости расчета АФ за счет замены шестиугольной ячейки круглой. При этом полезная площадь круглого пинхола составляет 91% от площади шестиугольной ячейки. Такое приближение было названо круговой аппроксимацией (КА).

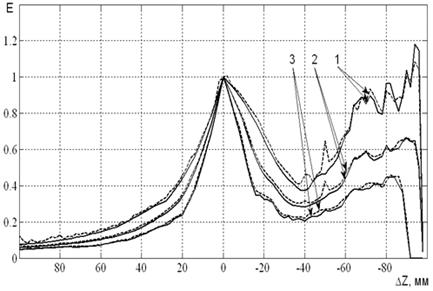

Рис. 6 - Верхние (1), средние(2) и нижние (3) АФ для ПСГК ранга 6 рассчитанные без КА (штриховая линия) и с КА (сплошная линия)

Оказалось, численно полученные аппаратные функции точно и с КА (рисунок 6) примерно одинаковы. Однако аппаратная функция ПСГК, рассчитанная с КА является более гладкой по сравнению с АФ, рассчитанной точно. Кроме того, скорость расчета аппаратной функции с КА для КК больших размерностей существенно выше.

Таким образом, схема измерений преобразуется к виду на рисунке 7.

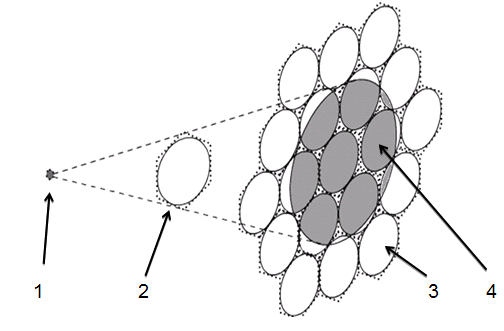

Рис. 7 - точечный источник; 2 - пинхол; 3 - ячейка детектора; 4 - тень от точечного источника через (2)
