Структурная схема передатчика

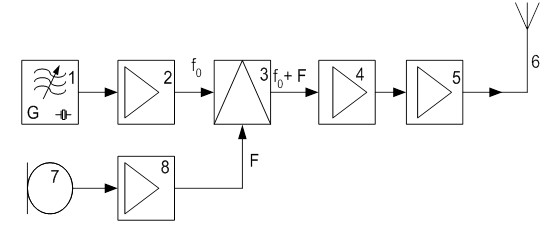

Рис 2.1 Структурная схема передатчика с ОБП

. Задающий генератор

. Согласующее устройство

. Балансный модулятор

. Усилитель мощности

. Согласующее устройство с АФУ

. Антенна

. Микрофон

. Усилитель НЧ
