Анализ электрических требований

ТЗ оговаривает следующие электрические требования:

эффективный диапазон частот, ограниченный усилением 10-40000 Гц.

чувствительность 250 мВ.

максимальное входное напряжение 0,7 В.

Анализируя эффективный диапазон частот, ограниченный усилением можно сделать вывод, что устройство низкочастотное, из этого следует, что нет необходимости применять специальных материалов, для основания печатных плат, и специального покрытия печатных проводников.

Максимальное значение входного напряжения 700 мВ является довольно большим. Поэтому для соединения входного разъема с источником сигнала можно применить трехжильный стерео кабель типа 3,5 мм 2×RCA.

Анализ схем электрических

Анализ схем электрических проводиться для выявления функциональных узлов (анализ функциональной и принципиальной схем), для определения требований к ЭРЭ и формирования требований к электрическому монтажу.

Анализ функциональной схемы

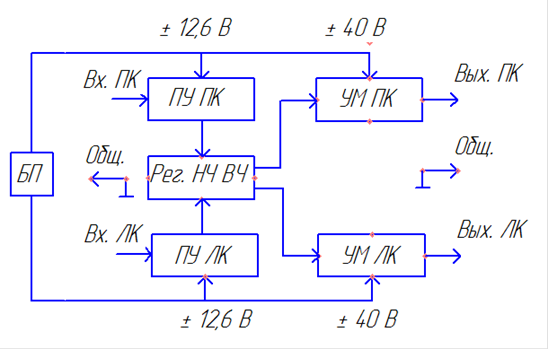

Функциональная схема разрабатываемого стереоусилителя представлена на рис. 1.

Рисунок 1 - Функциональная схема стереоусилитеая УМ55-101С.

В каждом канале стереоусилителя есть предусилитель (ПУ ПК, ПУ ЛК), задача предусилителя состоит в том, чтобы с минимальными искажениями усилить входной сигнал, необходимый для дальнейшего усиления. Сигнал, прошедший через предусилитель поступает на пассивную регулировку тембра (Рег. НЧ ВЧ), регулировка тембра состоит из регулировки ВЧ и НЧ. После сигнал поступает на оконечный усилитель мощности (УМ ПК, УМ ЛК), задача которого максимально усилить сигнал по мощности, при максимальном КПД каскада. Блок питания ( БП) вырабатывает питающие напряжения для предусилителя, и оконечного усилителя мощности, оба питающих напряжения являются двухполярными - ±12,6 В, ±40 В.

Анализируя функциональную схему можно выделить следующие основные узлы:

блок питания;

предусилитель;

регулировка тембра;

оконечный усилитель мощности.

В соответствии с разделением на функциональные узлы, необходимо разделить ПУ изделия.

Так как блок питания работает с низкими частотами, то его необходимо разместить на отдельном печатном узле, при этом его необходимо экранировать, с целью минимизации помех вносимых в сигнал.

Предусилитель работает с малым значение входного сигнала, исходя из этого предусилители обоих каналов необходимо разместить отдельно от выходных каскадов усилителя. При этом предусилитель левого и правого каналов можно разместить на одном ПУ.

Оконечные каскады усиления необходимо разместить на одном печатном узле.
