Анализ элементной базы

Определим требования к элементам, типы которых не указаны на исходной принципиальной схеме.

Конденсаторы С1-С4 стоят по цепи питания усилителя, эти конденсаторы электролитические, предназначены для сглаживания пульсаций в цепях питания. Требования к конденсаторам не велики, поэтому их можно выбрать исходя из меньших габаритных размеров, и способа монтажа. Конденсаторы могут быть типа К50-68.

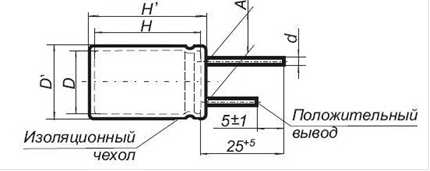

Рисунок 3 - Конденсатор К50-68.

Конденсаторы С5, С7, С8, С9, С10 стоят в цепях регулировки тембра. Конденсаторы должны иметь наименьшую индуктивность, меньшие шумы, малое отклонение от номинала. Подойдет конденсатор К73-16.

Конденсатор С11 разделительный конденсатор по переменному току, электролитический, стоит во входной дифференцирующей цепи. Конденсатор должен работать при переменной форме сигнала, иметь меньшие собственные шумы, меньшую паразитную индуктивность. Данным ограничениям удовлетворяют следующие типы конденсаторов:

танталовый жидкостной объемно-пористый конденсатор (К52-11);

танталовый оксидно-электролитический конденсатор (К52-8);

танталовый оксидно-полупроводниковый конденсатор (К53-7).

алюминиевый оксидно-электролитический (К50-20).

Учитывая меньшие меньшую стоимость, меньшую занимаемую площадь, шумы, паразитные параметры и тип монтажа, выбираем конденсатор К50-20.

Рисунок 4 - Конденсатор К50-20.

Конденсатор С12 стабилизирует напряжение резистора R14. Конденсатор должен работать при переменной форме сигнала. Иметь меньшие отклонения от номинала. Подойдет К50-20.

Конденсаторы С13-С16 стоят в цепях предотвращающих самовозбуждение усилителя на высоких частотах, имеет малую емкость. Основное требование к данным конденсаторам, это стабильность, малые паразитные параметры, шумы, работа при переменной форме сигнала. Дополнительно можно ограничить габаритные размеры конденсатора.

Данным требованиям удовлетворяет конденсатор керамический дисковый К10-7В.

Рисунок 5 - Конденсатор К10-7В.

Конденсатор С14 электролитический, интегрирующий. Конденсатор должен стабильным, работать при переменной форме сигнала. Подойдет конденсатор К50-20.

Конденсатор С15 стоит в цепи вольтдобавки. Конденсатор должен иметь малый ТКЕ, и паразитную индуктивность. Подойдет конденсатор К50-68.

Конденсаторы С17-С18 стоят в блокировке по питанию выходного каскада. Конденсаторы должны быть стабильными, иметь малую индуктивность и работать при пульсирующей форме сигнала. Подойдут конденсаторы К73-16.

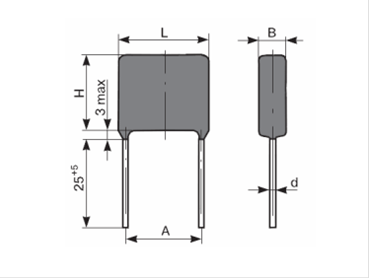

Рисунок 6 - Конденсатор К73-16.

Конденсатор С19 стоит в цепи предотвращающей самовозбуждение усилителя. Должен иметь наименьшую индуктивность, малый ТКЕ. Подойдет К73-16.

Конденсатор С6 стоит в цепях питания регулировки тембра предусилителя. Основное требование к данным конденсаторам - стабильность параметров, минимальные габаритные размеры. Подойдут конденсаторы К50-68.

Специальных требований к резисторам не предъявляется, выбираем С2-33Н.

Рисунок 7 - Резистор С2-33Н.

Переменные резисторы R4-R9 , стоят в регулировке тембра предусилителя, резистор R10 в регулировке баланса, должны быть сдвоенные, иметь высокую стабильность, малые шумы, надежность и иметь линейную регулировочную характеристику. Подойдет резистор СП-IIIА.

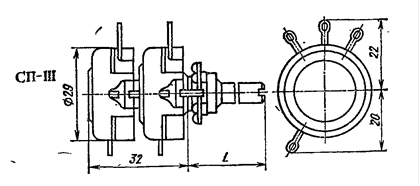

Рисунок 8 - Резистор СП- IIIА(В).

Переменный резистор R10 стоит в регулировке усиления, должны быть сдвоенные, иметь высокую стабильность, малые собственные шумы и иметь экспоненциальную регулировочную характеристику. Подойдет резистор СП-IIIВ.

Для размыкания цепи питания можно применить тумблер ПТ73-2-1. Выбор обусловлен тем, что размыкатель цепи будет расположен на задней панели стереоусилителя, и количество обращений к нему в процессе эксплуатации будет минимально.

Рисунок 9 - Тумблер ПТ73-1.

Выбор трансформатора производим исходя из электрических характеристик:

напряжение вторичных обмоток ±37 В, ±40 В;

ток вторичной обмотки 1 А и 11А соответственно;

-габаритная мощность не менее 200 ВА.

Наиболее целесообразно применить торроидальный трансформатор типа ТТП, поскольку у него наилучшее соотношение между габаритной мощностью и массой.

Характеристики трансформатора ТТП-250:

размеры 112×45×67;

максимальное напряжение вторичной обмотки 50 В;

мощность 210÷260 Вт;

вес не более 2,2 кг.

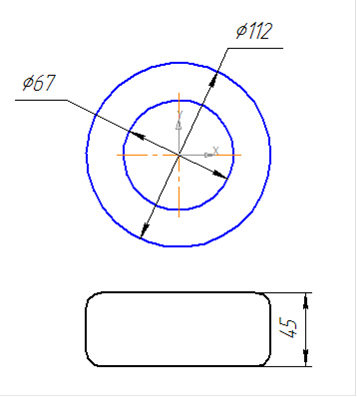

Рисунок 10 - Трансформатор ТТП-250.

Для подачи сигнала и выходные гнезда используем гнездо RCA TN7-946N, это обусловлено низкочастотным диапазоном изделия, типом агрегатируемых устройств.

Перейти на страницу: 1 2 3
