Выбор габаритов ПП и блока стереоусилителя

мм 2(100×120 мм)

мм2(40×60 мм)

мм2(100×120 мм)

мм3см3

Габаритные размеры блока стереоусилителя будут определяться высотой ЭРЭ, площадью занимаемой ПП, и размерами теплоотводов.

Максимальная высота ЭРЭ не превышает 5 см, при этом высота одного теплоотвода равна 8см. Теплоотводы будут крепиться с задней панели стереоусилителя. На задней панели стереоусилителя необходимо разместить 4 теплоотвода следовательно возьмем высоту блока 16 см.

Также с задней панели стереоусилителя будут размещены входные и выходные гнезда и держатели предохранителя. Возьмем ширину блока, с учетом длинны двух радиаторов, 40 см.

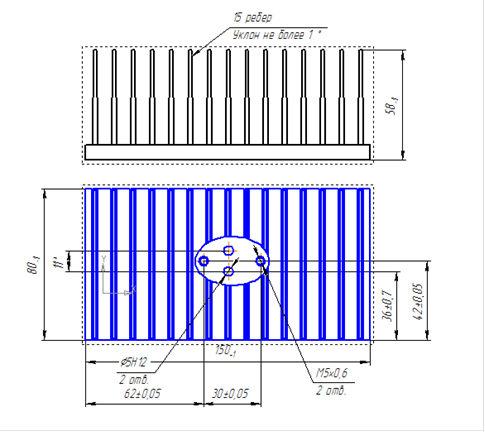

Рисунок 11. - Габаритные размеры теплоотвода.

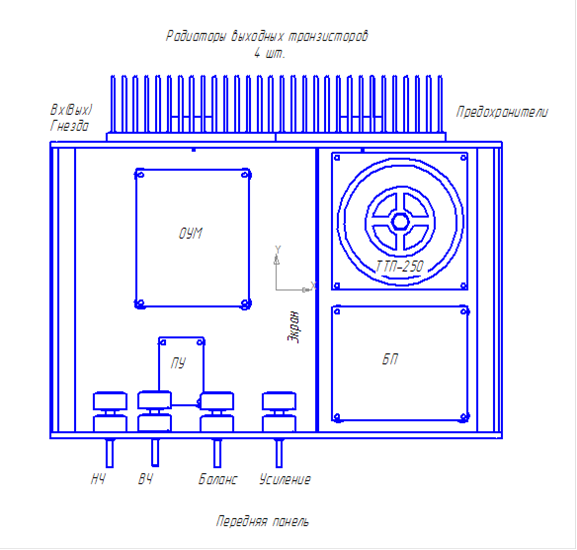

Наиболее целесообразное размещение элементов блока представлено на рисунке 2.

Рисунок 12. -
