Устойчивость работы транзисторных усилителей

Обеспечение устойчивого режима работы транзисторов является одной из основных задач при проектировании усилительных ступеней. Появление паразитных колебаний чрезвычайно опасно, так как они могут ухудшить качественные и энергетические показатели ступени или даже вызвать разрушение полупроводниковой структуры транзисторов.

Причиной неустойчивости работы транзисторного усилителя может быть;

1. внутренняя обратная связь за счет емкости коллектора Ск;

2. внешняя обратная связь, определяемая индуктивной и емкостной связями во внешних цепях усилителя;

. нелинейная зависимость емкости коллектора или эмиттера от напряжения на переходе;

. тепловая неустойчивость в полупроводниковой структуре транзистора;

. появление отрицательного сопротивления или проводимости из-за инерционных свойств, лавинного умножения тока коллектора или базы и т. д.

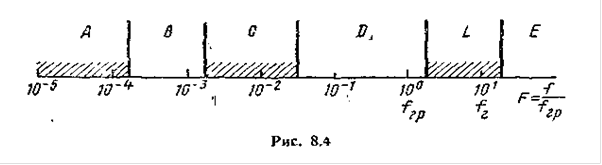

. Поведение транзисторного усилителя мощности на различных частотах можно отобразить с помощью диаграммы рис.2.12, где области возможного самопроизвольного возбуждения транзистора заштрихованы

Рис.2.12 Частотные диапазоны транзистора нормированы относительно характеристической частоты F = f/fгр

В области А возможность появления паразитных колебаний вызывается тепловой неустойчивостью работы транзистора. Механизм возникновения низкочастотных колебаний зависит от имеющейся обратной связи между температурой полупроводниковой структуры и коллекторным током. Температура полупроводниковой структуры, в свою очередь, зависит от коллекторного тока и рабочей частоты. Этот эффект проявляется редко, чаще в схемах ОБ. Область β соответствует устойчивому состоянию работы транзистора, так как тепловая инерционность велика и нет обратных связей из за большого сопротивления цепей обратной связи.

Работа усилителя в области С может сопровождаться возникновением паразитных колебаний. При этом коэффициент усиления транзистора по мощности еще достаточно велик (Кр >> 1), а сопротивления элементов в цепи обратной связи приобретают такие значения, при которых уже нельзя пренебречь влиянием внутренней и внешней обратной связи.

Области D соответствует устойчивый режим работы транзистора.

При работе в области L возможно возникновение паразитных колебаний на гармониках или чаще на субгармониках рабочей частоты из-за нелинейности емкости коллекторного перехода. Колебание на субгармонике это колебание с частотой, меньшей рабочей в кратное число раз.

Обычно fпар = 0,5 fpаб. На более высоких частотах (область Е) коэффициент усиления транзистора по мощности уменьшается до единицы. На частотах выше fmах транзистор ведет себя как пассивный четырехполюсник.

Существует несколько способов обнаружения паразитных колебаний в усилителе, общих для транзисторов и ламп: визуальный контроль по экрану осциллографа формы огибающей радиочастотных колебаний на выходе и сравнение ее с формой огибающей на входе; исследование спектра выходного сигнала; наблюдение скачков постоянной составляющей тока коллектора при плавном изменении возбуждающего напряжения or нуля до максимума.

Иногда для возникновения паразитной генерации достаточно на базу транзистора подать отпирающее напряжение ( Еб > Еб`).

Перейти на страницу: 1 2
