Определение рабочей полосы частот

Определим рабочую полосу частот. Для этого рассчитаем зависимость коэффициента отражения на входе МПИ от частоты:

где

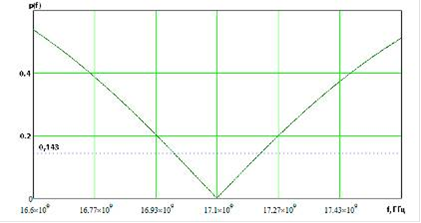

Рисунок 3.3 - График зависимости коэффициента отражения на входе МПИ от частоты

Для определения полосы рабочих частот необходимо знать допустимый коэффициент отражения на входе МПИ. Его определим по формуле:

где КБВдоп=0.75 - допустимый коэффициент бегущей волны в питающей линии, в результате рдоп=0.143. Отметим его на рисунке 3.3. Теперь полосу рабочих частот определяем по пересечению графика зависимости коэффициента отражения на входе МПИ от частоты и линии допустимого коэффициента отражения. Рабочая полоса частот (рис. 3.3):

В данном подразделе рассчитали зависимость входного сопротивления МПИ от частоты. Также была произведена коррекция размеров МПИ, так что реактивная часть входного сопротивления, на резонансной частоте, стремится к нулю, что вполне удовлетворяет требованиям.
