Расчет шага решетки и количества излучателей в горизонтальной плоскости и вертикальной плоскости

Количество элементов в горизонтальной плоскости: =24.

Количество элементов в вертикальной плоскости: =16.

Примем шаг решетки равным:

Рис. 6.2

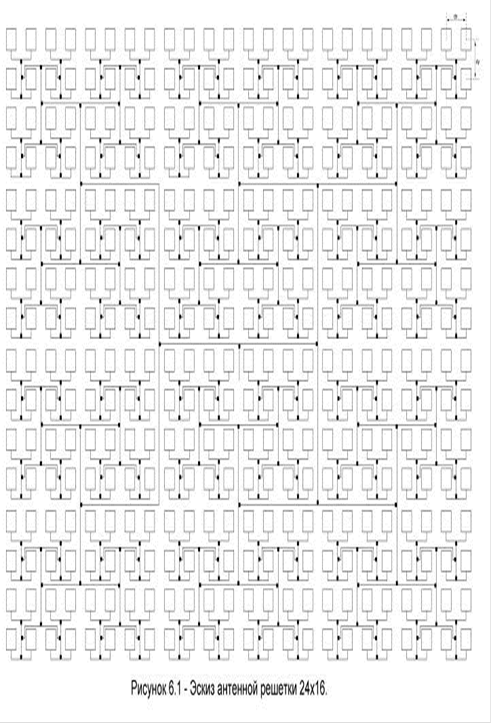

Основой построения антенной решетки служит подрешетка 2×2 элемента (рис. 6.1). Для обеспечения равноамплитудного синфазного питания всех элементов расстояния от каждого МПИ до начала схемы питания должны быть одинаковыми. В качестве линии питания используется НПЛ одинаковой ширины, что обеспечивает простоту расчёта и изготовления схемы питания. Также необходимо обеспечить согласование линии питания в точках ветвления, что можно осуществить с помощью четвертьволновых трансформаторов.

Ширина питающей НПЛ была рассчитана в пункте 2.3 и равна= 0.0012752на линии питания от начала питания до МПИ может быть определена через шаг решетки по следующей формуле:

Такое расстояние одинаковое для любого МПИ, что позволяет судить о равноамплитудном синфазном питании каждого элемента.

Для согласования питающей линии по сопротивлению необходимо в точках ветвления применять трансформаторы сопротивлений - четвертьволновые согласующие трансформаторы (рис. 6.3),

Рисунок 6.3 - Согласующий четвертьволновой трансформатор

волновое сопротивление и геометрические размеры которого рассчитываются по формулам:

где - волновое сопротивление трансформатора;

= 50 Ом - сопротивление питающей линии;

= 25 Ом - сопротивление разветвляющихся линий (параллельное соединение двух 50-омных питающих линий).

где - длина трансформатора;

εэфф =3.452- эффективная диэлектрическая проницаемость.

По найденному значению волнового сопротивления трансформатора можно определить его ширину:

м.
