Системный анализ

- семейство объектов, относящихся к программной части.

Иерархия объектов аппаратной части представлена на рис. 4.3.

Иерархия объектов программной части представлена на рис. 4.4.

Принцип функциональности

Функции системы в целом рассмотрены в связи с принципом конечной цели. Рассмотрим функции, входные и выходные данные выделенных подсистем.

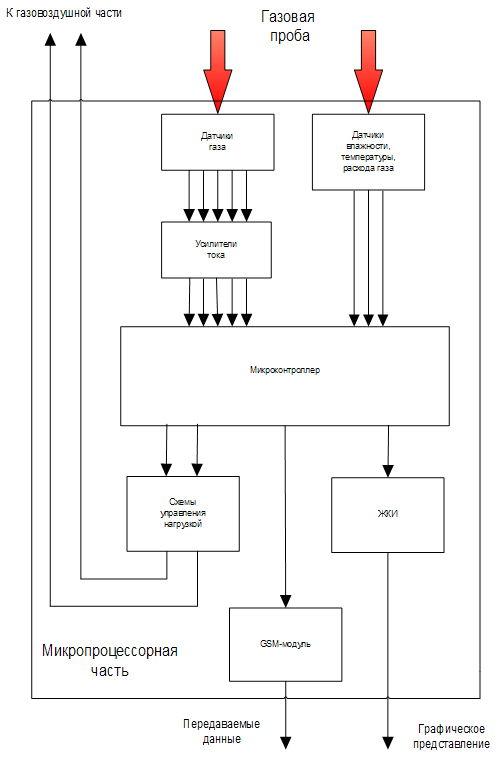

Рисунок 4.3 - Иерархия аппаратной части

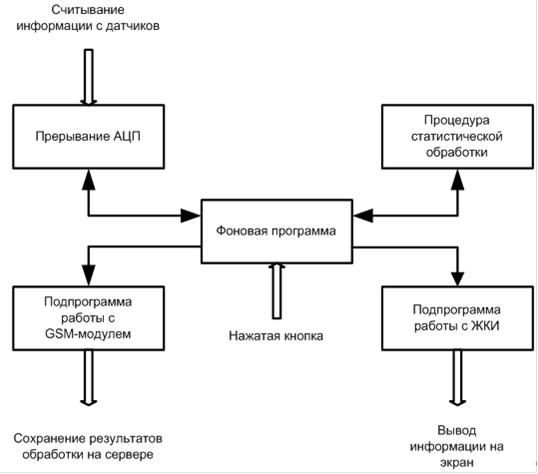

Рисунок 4.4 - Иерархия программной части

1) Основной функцией подсистемы первичных измерительных преобразователей, является сбор данных, снятых с измерителей первичных

) преобразователей. Выходные данные этой подсистемы являются входными для следующей подсистемы, содержащей блоки обработки, нормирования и коммутации сигналов.

) Подсистема обеспечения связности передает данные системе, включающей в себя устройства усилителей сигналов, процессоры аналоговых сигналов, для перевода сигналов и информации в уже приемлемой форме системе «Выходного прибора».

) Основной функцией последней подсистемы, является предоставления результатов обработки информации адресату назначения, в нашем случае это канал GPRS интернет.

Принцип развития

Проектируемая система может быть расширена следующим образом:

- расширение возможностей большего количества измеряемых параметров газовой смеси, путем добавления новых датчиков;

- расширение предметной области, т.е. добавление возможности использования системы не только для комплексного контроля ПДК токсичных газов в рабочей зоне, но и контроля ДВК взрывоопасных газов;

- расширение функционирования системы благодаря объединению подобных газоаналитических систем в единую сеть с шинной архитектурой;

- расширение возможностей системы за счёт добавления исполнительного устройства управления технологическим оборудования объектов контроля (системы вентиляции, звуковые и световые сигнализации):

- обновление адаптера интерфейса USB.

Принцип сочетания централизации и децентрализации

В множестве выделенных подсистем можно выделить несколько подмножеств (возможно пересекающихся), которые будут обладать достаточно высокой степенью автономности от других подмножеств. Например, можно выполнить декомпозицию таким образом:

- {подсистема ПИП};

- {подсистема обеспечения связности};

Связующие элементы, такие как АЦП, аналоговый коммутатор, усилители и преобразователи в целом подчиняются микроконтроллеру независимо от программной части ЭВМ, реализуя с ней двустороннюю связь.

- {подсистема ЭВМ-обработки}.

Здесь ЭВМ только принимает сигналы от газоаналитической системы и интерпретирует их в соответствии с запросами пользователя.

Такое разбиение позволит реализовать полученные подмножества в виде отдельных исполняемых модулей и физически разделить процессы обработки тех или иных сигналов в проектируемой системе.

С другой стороны, все подсистемы можно реализовать в одном исполняемом модуле, регламентируя порядок обращения к каждой из подсистем посредством интерфейса оператора.

Принцип учета неопределенности и случайностей

В проектируемой системе следует предусмотреть возможность реакции на некорректные с точки зрения системы действия оператора, например:

- Переполнение памяти;

- Попытка запроса передачи еще не обработанной информации;

- Попытка создания неверного обращения к системе и т.д.

А так же следует учесть ситуации негативный погодный условий (повышенная влажность, дождь), и предусмотреть наличие полноценного автономного питания.
