Модуль динамической индикации

Взаимодействие сложного прибора с пользователем осуществляется с помощью элементов управления и отображения информации.

Результат измерений должен быть представлен в удобной форме для человека. Такой системой счисления является десятичная. Для отображения единиц измерения ЖКИ должен обладать и алфавитной формой представления. Вывод служебной информации для пользователя требует дополнительных единиц знакомест. Минимальное количество отображаемых знакомест от 10 (концентрация газа плюс размерность величины). Поддержка русскоязычных символов. Размер экрана - для переносного устройства требуется компактный ЖКИ. Режимы отображения ЖКИ - днем без подсветки даже при ярком свете (темные сегменты на сером фоне), ночью - с подсветкой, метод - трансфлективный, позитивный.

Собственно подсветка может быть реализована несколькими способами: с помощью электролюминесцентной панели и люминисцетной лампой с холодным катодам (все работают в повышенном напряжении) и третий вариант - подсветка на основе светодиодной матрицы.

Последняя не требует высоковольтного источника (прямое падение напряжения составляет 4,2 В) и при использовании несложного источника тока позволит производить питание от источника с напряжением 5 В. Кроме того, светодиодная подсветка имеет значительно большее (в десятки раз) время наработки, а также только она допустима к эксплуатации в расширенном диапазоне температур (-20°С .+70°С).

Энергопотребление для переносной системы должно находится на минимальном уровне - от 5 до 25 мкА при 5 В (на кв. дюйм). Искусственная подсветка или требуют дополнительной энергии, использование которой предусматривает редкие случаи.

Следуя вышеперечисленным требованиям, наиболее подходящим ЖКИ являются: DV-16230S2FBLY/R ЖКИ 16х2, англо-русский; DV-16210S1FBLY/R ЖКИ 16х2, англо-русский; MT-16S2S; MT-16S2D; MT-16S2H; MT-16S2J.

По габаритным и ценовым характеристикам был выбран отечественный ЖКИ MT-16S2J, общее описание:

- Разрешение: 2 строки по 16 символов;

- Напряжение питания: 3.0 В; 5.0 В;

- Габаритные размеры, мм: 85,0 x 30,0 x 13/9.5;

- Размеры видимой области, мм: 62,0 x 19,0;

- Размер знакоместа, мм: 2,96 x 5,65;

- Типы ЖК-панели: STN-gray, STN-yellow, FSTN-positive, FSTN/STN negative;

- Рабочий диапазон температур: от -30 до +80 градусов Цельсия;

- Подсветка с нижним свечением: янтарная, желто-зеленая;

- Тип контроллера: KS0066.

Интерфейс подключения - параллельный. Для соединения индикатора с микроконтроллером используется 11 или 7 линий - три линии управления и 8-ми или 4-ми битная шина данных (задается при инициализации). Линия RS служит для сообщения контроллеру индикатора о том, что именно передается по шине: команда или данные (RS = 1 - данные, RS = 0 - команда). По линии Е передается строб-сигнал, сопровождающий запись или чтение данных: по переходу сигнала на линии E из 1 в 0 осуществляется запись данных во входной буфер микроконтроллера индикатора. Запись информации в ЖКИ происходит по спаду этого сигнала. Потенциал на управляющем выводе R/W (Read/Write) задает направление передачи информации, при R/W = 0 осуществляется запись в память индикатора, при R/W = 1 - чтение из нее. Еще три линии предназначены для подачи питающего напряжения (VDD, GND) и напряжения смещения, которое управляет контрастностью дисплея.

Индикатор может управляется по параллельному 4х или 8ми битному интерфейсу. В итоге выбор будет осуществляться по наличию свободных портов В/В на МК.

Диаграмма обмена данными по 4-ми и 8-ёх битному интерфейсу с микроконтроллером показана на рисунке 7.6, 7.7.

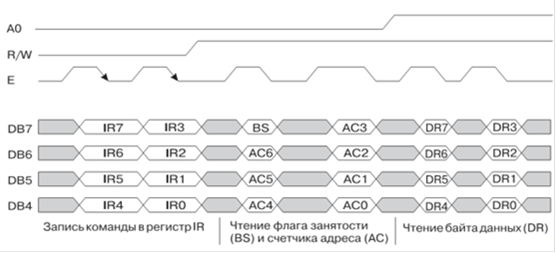

Рисунок 7.6 - Диаграмма обмена по 4-х битному интерфейсу

В каждом цикле обмена необходимо передавать (читать или писать) все 8 битов - два раза по 4 бита. Передача старших 4х битов без последующей передачи младших 4х битов не допускается.

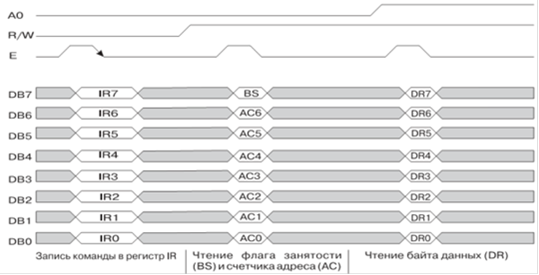

Рисунок 7.7 - Диаграмма обмена по 8-ми битному интерфейсу
