Функциональная схема микропроцессорной системы управления

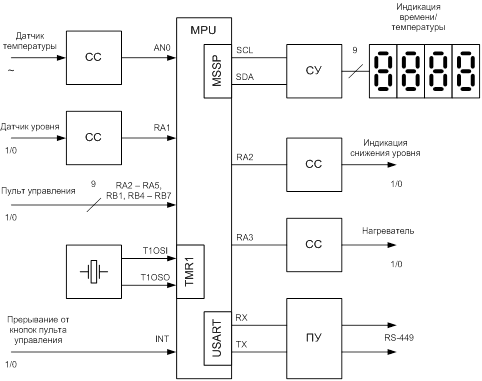

Функциональная схема системы управления представлена на рисунке 1.

Рисунок 1 - Функциональная схема системы управления

На рисунке представлена функциональная схема системы управления, на которой указаны подключения к микроконтроллеру всех датчиков. При необходимости при подключении датчиков, для согласования сигналов, использовались схемы сопряжения (СС). Кроме того на схеме указано подключение к микроконтроллеру 4-х 7-сегментных светодиодных индикаторов через схему управления (СУ), подключенную к шине I2C и согласование микроконтроллера с интерфейсом RS-449. Также на схеме показаны все выходные сигналы, используемые для управления различными устройствами.
