Измерение мощности передатчика

Измерение мощности передатчика производится при работе изделия на нагрузку имеющую сопротивление 50 Ом. Измерение производится измерителем мощности М3-51. Проведено несколько измерений при различных установках регистра PA_POW, управляющего выходной мощностью. Результаты измерений представлены в таблице 4.1. Схема стенда для измерения выходной мощности представлена на рис. 4.1.

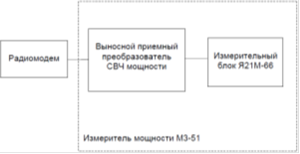

Рисунок 4.1

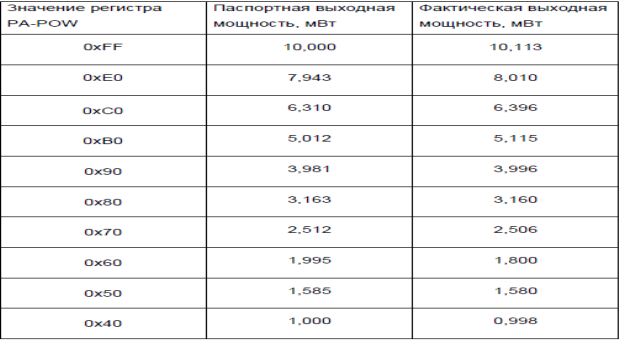

Таблица 4.1
