Расчет производственного освещения

Недостаточная освещенность рабочей зоны оператора, устраняется введением комбинированного искусственного освещения. Для расчета освещения необходимо знать размеры помещения. Для данного вида деятельности (дистанционный контроль производственного процесса на экране компьютера) может использоваться, любая доступная площадь, как правило, это закрытое помещение без доступа света. Для расчета возьмем помещение площадью 10.3.3 (длина А = 10 м, ширина В = 3 м, высота С = 3 м) с полным отсутствием естественного освещения.

Рассчитаем освещение. Для организации освещения рабочего места воспользуемся светильниками с люминесцентными лампами. Найдем высоту подвеса над рабочей плоскостью Н. Из рис. 5.1., представленного ниже, видно, что высота рабочей плоскости (стола) над полом равна 0,85 м. Следовательно, учитывая расстояние от потолка до светильника (. 0,15 м), расстояние от рабочей плоскости до светильника будет приближенно равно 2 м.

Найдем расстояние между центрами светильников l. Для люминесцентных светильников

(5.1)

При таком значении l возможно реализовать только один ряд светильников вдоль длинной стены.

Расстояние светильников от стен равно

(5.2)

Количество светильников определяется по формуле

(5.3)

Рисунок 5.1

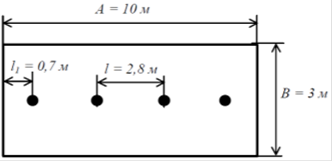

Расположение светильников условно показано на рис. 5.2. Точками обозначены центры светильников.

Для нахождения требуемого светового потока одного источника необходимо предварительно найти некоторые параметры.

Коэффициент запаса, учитывающий старение ламп и загрязнение светильников, из [19] равен Kз=1.5, так как в данном помещении выделение пыли низкое.

Площадь освещаемого помещения

(5.4)

Коэффициент минимальной освещенности для люминесцентных ламп

Z=1.1,

Определим индекс помещения

(5.5)

Коэффициент отражения потолка (свежая побелка)

Рисунок 5.2

Коэффициент отражения стен (голубой цвет)

Коэффициент отражения пола (коричневый цвет)

Учитывая, что применяется светильник ЛСПО2, данным коэффициентам отражения и индексу помещения соответствует коэффициент использования светового потока

Зная теперь все необходимые значения параметров, вычислим требуемый световой поток одного источника света

(5.7)

Ближайшая по световому потоку лампа ЛБ80-4 (6220 лм), Отклонение светового потока этой лампы от рассчитанного составляет -5,5 %. Так как по требованиям СНиП 23.05.95 отклонение должно лежать в пределах (-10% - +20%), то выбранная лампа является подходящей.
