Характеристика кабеля

Кабелем связи называют систему изолированных друг от друга проводников, расположенных определенным образом и заключенных в общую оболочку. В необходимых случаях поверх оболочки кабеля может быть наложен защитный покров.

В соответствии с заданием на курсовой проект, необходимо использовать кабель МКСБ 4x4, четыре четверки.

Маркировка кабеля позволяет по условному обозначению определить его конструкцию и, следовательно, назначение. Буквенное обозначение определяет группу однотипных кабелей определенного назначения, а цифровое - уточняет конструкцию кабеля. Оно указывает емкость кабеля, скрутку и диаметр жил.

По заданию нам дан кабель МКСБ 4X4. Аббревиатура обозначает следующее: М - междугородный симметричный; КС - кордельно-стирофлексная изоляция; Б - подземный кабель, бронированный стальными лентами.

Данный кабель предназначен для магистральной и зоновой связи. Его можно прокладывать в грунтах всех категорий, через несудоходные реки с незаболоченными устойчивыми берегами и спокойным течением.

Рисунок 1 - Симметричный высокочастотный кабель типа МКСБ-4×4

Расположение жил в четверке кабеля МКС представлено на рисунке 2

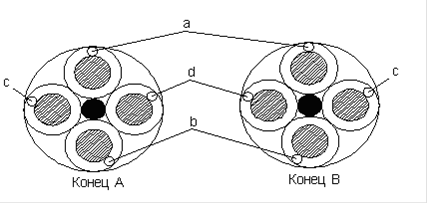

Рисунок 2 - Расположение жил в четверке кабеля МКС: а - кордель красного цвета; b - кордель желтого цвета; с - кордель синего цвета; d - кордель зеленого цвета; (a+b) - первая пара; (c+d) - вторая пара.

Сердечник кабеля состоит из четырех четверок, с медными жилами диаметром 1,2 мм. Жилы кабеля изолируются разноцветным полистирольным корделем диаметром 0.8 мм и полистирольной лентой толщиной 0.05 мм с перекрытием 25-30%. Такая изоляция обеспечивает низкое значение диэлектрических потерь в широком диапазоне частот, обладает достаточной жесткостью и обеспечивает продольную однородность электрических свойств изолированных проводников.

Скрутка жил звездная. Для сохранения симметричного расположения жил по углам квадрата в центре четверки помещен опорный полистирольный кордель диаметром 1,1 мм. Цвета жил в четверке с конца А чередуются по часовой стрелке: красная, зелёная, жёлтая, синяя. Для конца В эти же цвета чередуются против часовой стрелки. Две диаметрально расположенные жилы образуют рабочую пару: первая пара состоит из жил с красной и желтой расцветками изоляции, вторая пара - синей и зеленой. Сердечник может состоять из одной, чаще четырех, семи четверок. Каждая из четверок имеет охватывающую нитку определённого цвета. Шаги скруток всех четвёрок подобраны так, чтобы обеспечить минимальное взаимное влияние между цепями. В четырёхчетвёрочном (4×4) кабеле принята следующая расцветка: первая четвёрка (счётная) - красная, шаг скрутки 160 мм, вторая четвёрка (направленная) - зелёная, шаг скрутки 125 мм, третья четвёрка - синяя, шаг скрутки 205 мм, четвёртая четвёрка - жёлтая, шаг скрутки 125 мм.

Кабельный сердечник охвачен поясной изоляцией, состоящей из четырех слоев кабельной бумаги К-12. Броня состоит из двух стальных лент толщиной 0,5 и шириной 50 мм. Она выполняет роль экрана и существенно уменьшает электромагнитные воздействия на кабель. Диаметр кабеля МКСБ 4X4 составляет 29 мм, масса 1840 кг/км.

Электрические параметры кабеля приведены в таблице 2.

Таблица 2 - Основные параметры кабеля МКСБ 4X4

Параметр

Значение параметра

Сопротивление проводника (Ом/км)

31,85

Сопротивление изоляции (МОм/км)

12 000

Коэффициент затухания на fт/2 (дБ/км) при Т = 20ºС

11,427

Температурный коэффициент изменения затухания (1/град)

1,87×10-3

Волновое сопротивление (Ом)

163

Строительная длина (км)

0,825 // 0,836
