Общее описание системы ТНА-57 , находящейся на радиополигоне "ОРБИТА"

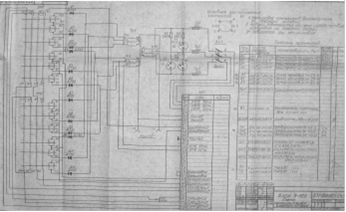

Рисунок 9 - Принципиальная схема фазового дискриминатора.

Если это напряжение усилить и подать в соответствующей полярности на двигатель постоянного тока, то антенна придет во вращение, причем направление вращения будет соответствовать кратчайшему направлению до искомого азимута или угла места, и будет продолжаться до тех пор, пока антенна не займет положение, соответствующее углу поворота ручки управления. В этом случае рассогласование уменьшится, фазы на входе дискриминатора будут равны, а на выходе дискриминатора потенциал будет равен "нулю". Напряжение с фазового дискриминатора пропорциональное величине рассогласования подается на аналоговый усилитель, который нагружен на управляющую обмотку трехфазного магнитного усилителя, рабочие обмотки которого включены последовательно с обмоткой возбуждения электромашинного усилителя. Такое включение рабочих обмоток позволяет рассматривать магнитный усилитель как три дросселя с регулируемым сопротивлением (рисунок 10). Сопротивление регулируемого дросселя по переменному току зависит от величины магнитного потока протекающего через сердечник. Следовательно, изменяя величину магнитного потока, можно изменять падение напряжения на дросселе. Последнее приводит к тому, что изменяется величина напряжения приложенного к обмотке возбуждения электромашинного усилителя и изменяется величина напряжения на его выходе. Это напряжение подается на два электродвигателя постоянного тока, включенных последовательно, которые обеспечивают вращение антенны ТНА-57М.

Вращение антенны ТНА-57М по азимуту обеспечивается двумя электроприводами ДПМ-11 для малой скорости (0,3 градуса в секунду) и двумя электроприводами ДПМ-31 для большой скорости (9 градусов в секунду). Вращение антенны по углу места обеспечиваются двумя электроприводами ДПМ-11 для малой скорости (0,3 градуса в секунду) и двумя электроприводами ДПМ-21 для большой скорости (9 градусов в секунду).

Рисунок 10 - Принципиальная схема магнитного усилителя.
