Радиометры модуляционные РМ-10, РМ-30 на фиксированные частоты 1 и 3 ГГц

Радиометры модуляционные РМ-10, РМ-30 на фиксированные частоты 1 и 3 ГГц предназначены для проведения регулярных наблюдений радиоизлучения Солнца с автоматической регистрацией сигналов, поступающих с выходных каскадов на блоки системы регистрации, и записи результатов измерений на жесткий диск персонального компьютера.

В состав изделия входят:

· высокочастотный блок радиометра РМ-10 (рисчунки 17а, 17б);

· высокочастотный блок радиометра РМ-30 (рисунки 18а, 18б);

· совмещенный блок питания, низкочастотных субблоков радиометров и индикации с комплектом соединительных кабелей;

· система регистрации на базе двухканального электронного самописца PCS 500 (фирма Velleman) (Рисунок 19б).

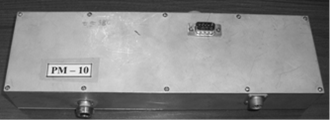

Рисунок 17а - Фото высокочастотного блока радиометра РМ-10

Функциональные схемы высокочастотных блоков радиометров РМ-10, 30 приведены на рисунках 17б, 18в. Параметры отдельных элементов следующие: а) прямые потери вентилей менее 1 дБ, обратные - более 28 дБ; б) коэффициент шума МШУ менее 2 дБ; в) суммарный коэффициент усиления селективных усилителей - 56 дБ.

Основные технические характеристики

Рабочий диапазон РМ-10	3 ГГц
полоса частот	2700-3100 МГц
чувствительность	0,05 К
постоянная времени радиометров	1 сек
Рабочая частота РМ-30	1 ГГц
полоса частот	10 МГц
чувствительность	0,8 К

Рисунок 18а - Фото высокочастотного блока радиометра РМ-30

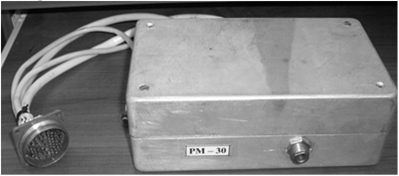

Рисунок 18б - Фото высокочастотного блока РМ-30 в термостабилизированном корпусе с общим соединительным кабелем

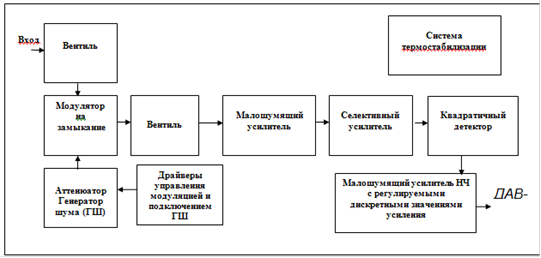

Рисунок 18в - Функциональная схема СВЧ-части радиометра 30 см диапазона (РМ-30).

Рисунок 19а - Фото совмещенного блока индикации и управления

Рисунок 19б - Фото электронного самописца PCS-500 системы регистрации

Радиометры РМ-10 и РМ-30 состоят из ВЧ-блоков и совмещенных в одном корпусе НЧ-блоков с пультами управления, соединяемых многожильным кабелем, длиной 30 метров.

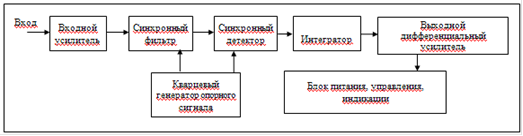

Рисунок 20 а - Функциональная схема НЧ-части радиометров

Функциональная схема низкочастотной части радиометров РМ-10, 30 приведена на рисунке 20 а, принципиальная схема панели управления блоков низкой частоты приведена на рисунке 20б.

В таблицах 1-3 приведены схемы распайки соединительных кабелей радиометров и блока управления. Основные технические характеристики:

Перейти на страницу: 1 2
