Выбор и расчет параметров облучателя

, .

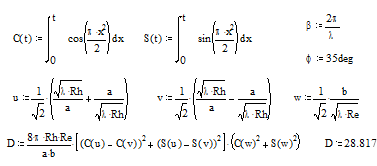

Зная геометрические размеры облучателя рассчитаем его электрические характеристики. Рассчитаем КНД.

и - интегралы Френеля.

Зная КНД можно рассчитать КИП.

Рассчитаем диаграмму направленности рупора. При этом необходимо чтобы главный лепесток ДН рупора точно влез в угол . Значение ДН при угле дает облучение краев большого зеркала, а это определяет УБЛ. Поэтому при угле необходимо добиваться меньшего значения ДН. В плоскости Е равномерное амплитудное распределение и квадратичное фазовое. Для поля создаваемого антенной, при квадратичном изменении фазы в общем случае напряженность:

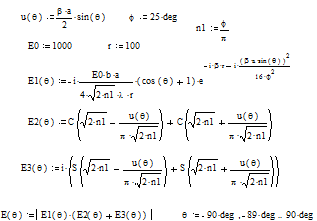

В результате интегрирования получаем для плоскости Е следующие формулы.

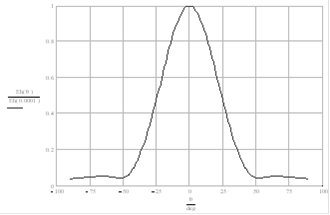

Рисунок 1. Диаграмма направленности рупора в плоскости Е рассчитанная в программе MathCAD 7.

Значение ДН рупора при угле равно 0.079.

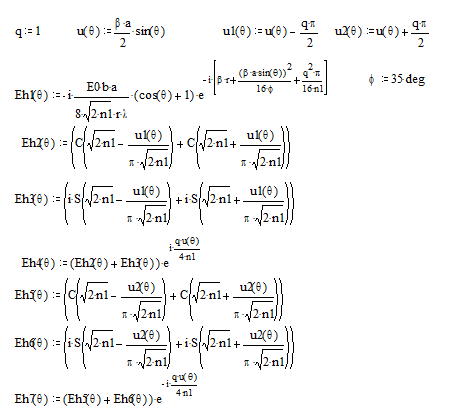

В плоскости Н косинусоидальное амплитудное распределение и квадратичное фазовое. Взяв интеграл предполагая такие распределения получим формулы для расчета в плоскости Н.

Рисунок 2. Диаграмма направленности рупора в плоскости Н рассчитанная в программе MathCAD 7

Значение ДН рупора при угле равно 0.103.

Для обеспечения заданного вида поляризации поля (линейная горизонтальная) расположим рупор так, чтобы вектор был направлен горизонтально. АФТ возбуждается волной поэтому такое положение вектора обеспечивается, если рупор расположить так, чтобы широкие стенки рупора располагались вертикально. На рисунке 3 изображена структура волны в раскрыве рупора.

Рисунок 3

Найдем значения оптимальных длин рупора в плоскостях E и H:

,

.
