Плата управления и защиты

Плата управления и защиты является основным элементом модернизированного блока управления компрессорной установки. Именно она отвечает за непосредственное управление компрессорной установкой, согласовывая сигналы с датчика температуры, импульсы ручного управления и сигналы, полученные дистанционно с панели управления микрокриогенной системой.

Задачи платы управления и защиты:

ручное управление включением и выключением компрессорной установки:

дистанционное управление, независимое от ручного;

контроль температуры - защита компрессорной установки от работы при температурах, находящихся вне допустимого диапазона (5º…40º С);

автоматическое выключение при перегреве;

исключение возможности включения при перегреве;

визуальная индикация температуры среды.

Входные сигналы:

сопротивление термистора как датчика температуры среды;

импульс ручного включения с панели;

импульс ручного выключения с панели;

импульс дистанционного включения с панели управления МКС;

импульс дистанционного выключения с панели управления МКС.

Выходным сигналом является индикация температуры среды на панели, а также светодиод "КУ включена".

Принцип работы разработанной платы включения и защиты заключается в следующем. Непосредственно на плате установлен датчик температуры представляет собой термистор, реагирующий на изменение температуры пропорциональным увеличением своего электрического сопротивления. Сигнал с датчика температуры сравнивается с фиксированными напряжениями с помощью операционного усилителя LM358 в режиме компаратора (рисунок 2.14), где DA1 - LM358, R1=R4=R5=10 кОм, R2=18 кОм, R3=5,1 кОм. Сопротивления выбраны по снятому графику термистора (рис.2.15-2.16).

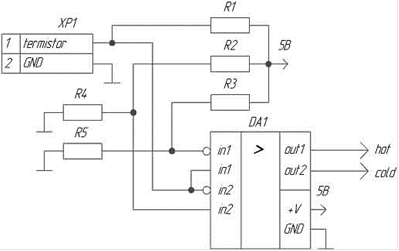

Рисунок 2.14. - схема включения усилителя LM358

При температуре выше 40º С возникает сигнал запрета включения, осуществляется принудительное выключение компрессорной установки, RGB светодиод на панели индикации переключается на красный.

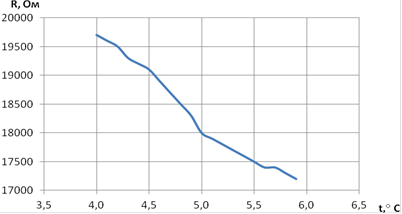

Рисунок 2.15. - значения сопротивлений термистора для значений температуры в районе 5º С

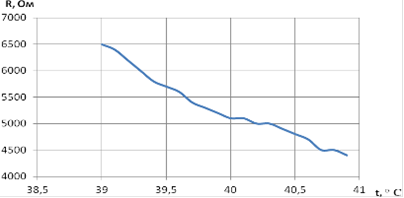

Рисунок 2.16. - значения сопротивлений термистора для значений температуры в районе 40º С

При температуре ниже 5º С срабатывает защита компрессорной установки аналогично перегреву, - возникает сигнал запрета включения, осуществляется принудительное выключение компрессорной установки, RGB светодиод на панели индикации переключается на синий.

При температуре, находящейся в пределах допустимого диапазона, возможно свободное включение/выключение компрессорной установки вручную и дистанционно, сигнал RGB светодиода зеленый.

Импульсы ручного включения проходят через логическое ИЛИ [12] с сигналами дистанционного включения, затем складываются с сигналом перегрева/переохлаждения на логическом И-НЕ и выставляют логическую единицу на D-триггере, переводя компрессорную установку в режим "включено"

Перейти на страницу: 1 2
