Примеры применения дециматоров и интерполяторов

Рассмотрим примеры применения дециматоров и интерполяторов в цифровой аудиотехнике. При преобразовании в цифровую форму аналогового музыкального сигнала полагают, что полоса его соответствует интервалу частот 0 £f £22кГц и минимальная частота дискретизации равна 44кГц. Перед дискретизацией необходима аналоговая низкочастотная фильтрация (ФНЧ) для исключения эффекта наложения и внеполосного шума. При этом ФНЧ должен иметь высокую равномерность частотной характеристики в полосе пропускания и узкую переходную полосу от полосы пропускания к полосе задерживания. Такие фильтры, как правило, имеют очень нелинейную фазо-частотную (ФЧХ) характеристику у края полосы пропускания (у частоты 22кГц), что считается недопустимым для высококачественного воспроизведения музыки. Распространенный способ решения этой проблемы состоит в повышении вдвое (иногда вчетверо) частоты дискретизации. При этом аналоговый ФНЧ может иметь более широкую переходную полосу в интервале частот 22кГц - 44кГц и нелинейность ФЧХ оказывается приемлемо малой.

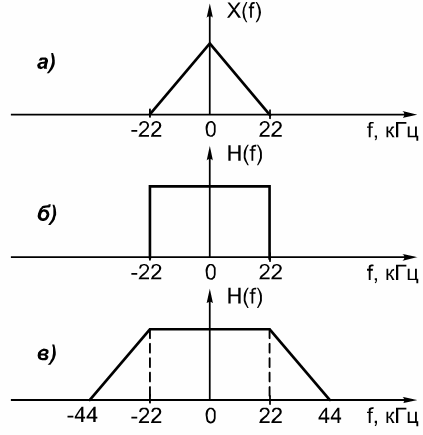

Рисунок 4

а) спектр аналогового сигнала;

б) требуемая амплитудно-частотная характеристика ФНЧ при частоте дискретизации 44кГц;

в) требуемая амплитудно-частотная характеристика ФНЧ при частоте дискретизации 88кГц.

Полученный на выходе аналого-цифрового преобразователя (АЦП) цифровой сигнал с частотой дискретизации 88кГц далее обрабатывается цифровым ФНЧ (ЦФНЧ) с требуемой крутизной переходной полосы и прореживается вдвое для получения нужного сигнала с частотой дискретизации 44кГц, как это представлено на рис.5. Заметим здесь, что реализация ЦФНЧ с линейной ФЧХ, как это будет показано в дальнейшем при рассмотрении характеристик цифровых фильтров, не вызывает принципиальных затруднений. Для этой цели используются КИХ-фильтры с симметричной импульсной характеристикой.

Рис. 5

Аналогичная проблема возникает в ступени цифро-аналогового преобразования, когда цифровой музыкальный сигнал должен быть преобразован в аналоговый путем обработки в ФНЧ. Для этой цели нужен аналоговый ФНЧ с частотой среза 22кГц и узкой переходной полосой и, следовательно, он будет иметь сильно нелинейную ФЧХ, что недопустимо. Для решения этой проблемы используют интерполятор, повышающий частоту дискретизации цифрового сигнала вдвое, после чего такой сигнал преобразуется в аналоговый в ЦАП с аналоговым ФНЧ, переходная полоса которого может быть в интервале частот 22кГц - 44кГц, а нелинейность ФЧХ будет приемлемо малой. Блок-схема такой обработки представлена на рис. 6.

Рис. 6
