Генератор управляющих импульсов

генератор импульс ток напряжение

1. Импульсная техника, как самостоятельная отрасль знаний, была вызвана к жизни бурным развитием радиотехники, разработкой импульсных методов исследований, широким внедрением в производстве автоматизации. Трудно указать область техники, где не использовались бы импульсные процессы. Они играют существенную роль в современном телевидении, многоканальной радиосвязи, в радиолокации и радионавигации. Ученые, используя импульсные методы исследования, проникают в тайны материи, математические машины, действие которых основано на использовании импульсных процессов, могут производить миллионы вычислений в секунду.

. Важной задачей импульсной техники является генерация импульсов - прямоугольных, треугольных, трапецеидальных, с экспоненциальными фронтом и срезом и т.д.

. В курсовом проекте будет разработан генератор управляющих прямоугольных импульсов.

1

Разработать генератор прямоугольных импульсов, длительностью 5 мкc, которые сдвинуты на заданное время относительно перехода через 0 сетевого синусоидального напряжения 220В, 50Гц. Задержка импульса t1 и t2 меняется от 0 до 10 мc при изменении внешнего управляющего напряжение от 0 до 10В. Импульсы для положительной и отрицательной полуволн синусоидального напряжения формируются раздельно. Амплитуда выходного напряжения 10 В на нагрузке 100 Ом. Гальваническая развязка не предусмотрена.

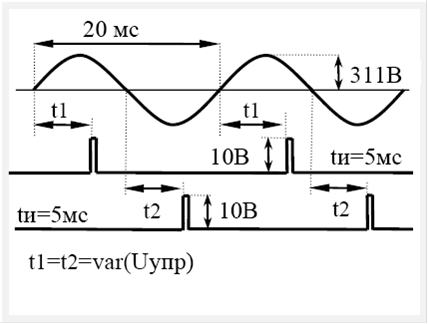

Рис.1.1. Прямоугольные импульсы

Функциональная схема устройства

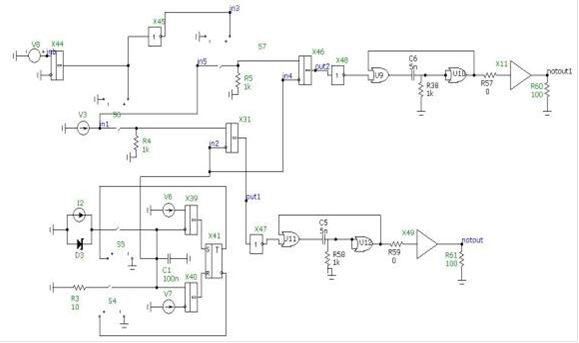

Рис.2.1. Функциональная схема устройства
