Диагностика и ремонт СВ-передатчика

Провести ремонт радиоэлектронного изделия, значит восстановить его работоспособность. Чтобы провести ремонт необходимо определить является ли изделие ремонтопригодным. При ремонте узлы изделия могут быть заменены полностью или частично. После проведения замены элементов в ремонтируемом изделии необходимо провести регулировки и настройки, а также поставить изделие на электропрогон.

Смотрите макросы для warface на сайте.

Диагностика - поиск и установление признаков неисправности изделия. Самая длительная операция это нахождение неисправности, она занимает 65-70% всего времени. 3% времени занимает установление факта неисправности, 10-15% тратится на устранение неисправности, остальное время занимает регулировка, настройка и проверка изделия.

Существует два типа неисправности радиоэлектронного изделия:

механические неисправности, возникают в корпусных элементах, ручных регуляторах;

электрические неисправности, возникают в связи с нарушением работы электрических цепей.

Существует несколько методов диагностики неисправностей:

внешний осмотр, проверяют все элементы на изменение цвета, наличие запаха, подгара,

способ промежуточных измерений; производится последовательное измерение параметров сигнала от блока к блоку, от начала схемы к концу;

способ покаскадной проверки, проверяют параметры сигнала от конца схемы к началу, неисправные блоки заменяются на заведомо исправные,

способ исключения, определяются те блоки, которые обуславливают неисправность,

способ сравнения, параметры блоков сравниваются с параметрами блоков исправного изделия,

метод теплового удара, используется для определения неисправности элементов, параметры которых нестабильны из-за влияния температуры.

Цель работы:

выполнить алгоритм и технологические карты по диагностике и настройки СВ - передатчика

Задачи:

составить алгоритм поблочной диагностики передатчика;

составить алгоритм поэлементной диагностики микрофонного усилителя;

выполнить структурную схему подключений измерительных приборов при диагностике микрофонного усилителя;

выполнить или написать алгоритм настройки микрофонного блока.

Данный передатчик работает на одной фиксированной частоте в диапазоне 27 МГц с частотной узкополосной модуляцией. Выходная мощность на нагрузке 50 Ом составляет 1.5 Вольт. Передатчик разрабатывался для работы в составе одноканальной батареи напряжением 11-15 Вольт. Есть микрофонный усилитель, на входе которого можно подать сигнал от динамика - микрофона, а также, режим вызова.

Схема полностью транзисторная, с минимумом дефицитных деталей. Функционально её можно разделить на четыре узла: микрофонный усилитель-модулятор, задающий генератор, предварительный усилитель, усилитель мощности.

микрофонный усилитель-модулятор выполнен на транзисторах VT1 и VT2. Усилитель выполнен по схеме усилителя напряжения. Для подачи вызывного сигнала используются кнопка S1, при нажатии которой микрофон от выхода усилителя отключаются, но подключается цепь положительной обратной связи C2-R5. Это превращает усилитель в генератор, генерирующий частоту около 1 кГц. С коллектора VT2 через фильтр C4-R6-C5 и резистор R7 напряжение ЗЧ поступает на варикапную матрицу VD1. Емкость VD1 вместе с индуктивностью DL1 образует LC-цепь, включенную последовательности кварцевому резонатору Q1, и сдвигающую его частоту. Частотная модуляция получается, так как емкость VD1 зависит от поданного на него ЗЧ сигнала.

задающий генератор выполнен на транзисторе VT3. Частота генерации определяется кварцевым резонатором Q1 и цепью VD1-DL1, смещающей его частоту резонанса в небольших пределах. В данном случае, частота несущей выбрана 27,12Мгц, на эту частоту настроен и контур C9 L1, включенный в коллекторной цепи VT3. Обратная связь осуществляется посредством емкостного делителя C7-C8 (между эмиттером и базой транзистора)

предварительный усилитель выполнен на транзисторе VT4, он нужен для подъема уровня сигнала до такой величины, чтобы обеспечить уровень выходного каскада на VT5. Транзистор VT4 работает с смещением, задаваемым резистором емкостная, через C10. Для стабилизации режима используется цепь ООС R14-C11. Коллекторной цепи транзистора включен контур C12-L2, так же, настроенный на 27,12 МГц. Контур включен коллекторную (отвод у катушки от середины числа витков). С коллектора VT4 через конденсатор С13 усиленное высокой частоты.

напряжение поступает на усилитель мощности.

усилитель мощности выполненный на транзисторе VT5. Выходное сопротивления усилителя 100 Ом, связь с предварительным усилителем емкостная. В коллекторной цепи VT5 включен дроссель DL2, зашунтированный резистором R15. Дроссель DL2 и резистор R15 составляет единое целое, так как обмотка дросселя намотана на этом резисторе как на каркасе. С коллектора VT5 усиленное по мощности высокая частота поступает на двухзвенный П - образный фильтр подавляющей гармонию и согласующий выходной. Катушка L5 - удлинительная, она требуется для увеличения электрической длины антенны, на которую работает передатчик. В том случае, если используется полноразмерная антенна, эта катушка не нужна

Недостатки этой схемы: сложность в намотки и подборки катушки.

Алгоритм диагностики всего радиопередатчика

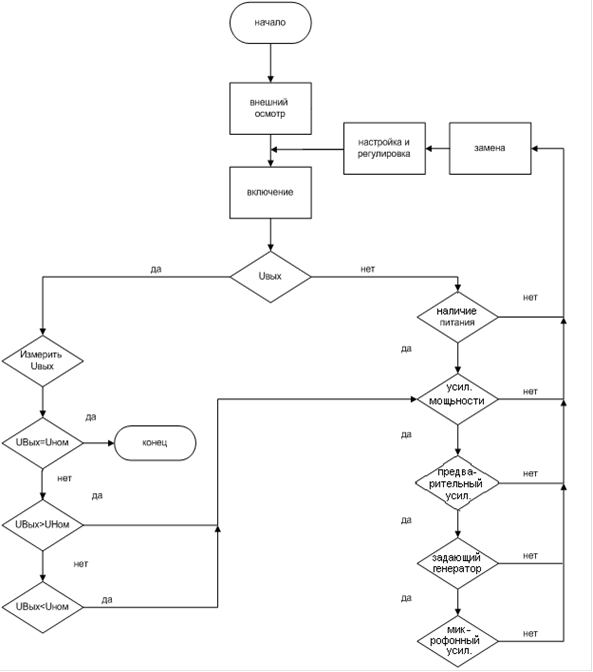

Рис 1 - Алгоритм диагностики всего радиопередатчика
