Амплитудная модуляция и детектирование сигнала

Для передачи информации на расстояние применяются сигналы, эффективно излучаемые с помощью антенных устройств и обладающие способностью распространяться в виде свободных радиоволн в среде, разделяющей отправителя и получателя информации. Такими сигналами являются высокочастотные колебания. Передаваемая информация должна быть тем или иным способом заложена в высокочастотное колебание, называемое несущим. Частота этого колебания выбирается в зависимости от расстояния, на которое должна передаваться информация, от условий распространения радиоволн и ряда других факторов. Но в любом случае частота ω должна быть велика с наивысшей частотой спектра передаваемого сообщения. Это объясняется тем, что для неискаженной передачи сообщений через радиотехнические цепи, а также для устранения искажений, возникающих при распространении радиоволн, необходимо чтобы ширина спектра сообщения была мала по сравнению с частотой несущего колебания; чем меньше соотношение , тем меньше проявляется несовершенство характеристик радиотехнических систем.

В самом общем случае математическая модель несущего колебания

такова, что можно выделить некоторую совокупность параметров , определяющих собой форму этого колебания. Пусть - низкочастотное сообщение, подлежащее передаче по радиоканалу. Если, по крайней мере, один из параметров изменяется во времени согласно передаваемому сообщению, то несущее колебание приобретает новое свойство - оно несет в себе информацию, которая первоначально была заключена в сигнале . Физический процесс управления параметрами несущего колебания и называется модуляцией.

В радиотехнике широкое распространение получили системы модуляции, использующие в качестве несущей простое гармоническое колебание

.

В гармоническом колебании возможно изменение трех свободных параметров U, w, φ по закону передаваемого сообщения. Изменяя тот или иной параметр, можно получить различные виды модуляции.

Принцип амплитудной модуляции

Если переменной во времени оказывается амплитуда сигнала U(t), причем частота и фаза неизменны, то имеет место амплитудная модуляция (АМ) несущего колебания:

.

При амплитудной модуляции связь между огибающей U(t) и модулирующим сигналом s(t) определяется так:

,

где U0 - константа, амплитуда несущего колебания в отсутствие модуляции, М - коэффициент модуляции, его значение характеризует глубину модуляции.

звук сигнал модуляция

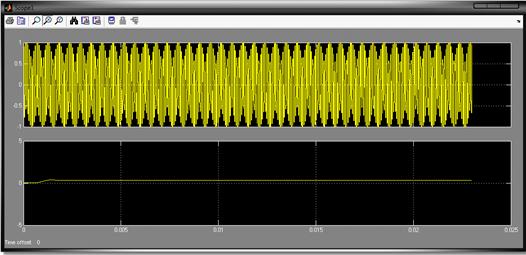

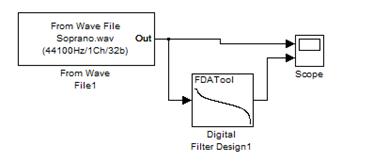

Рис.8 Схема пропускания сигнала через заданный фильтр
