Амплитудная модуляция и детектирование сигнала

Рис.9 Показания осциллографа

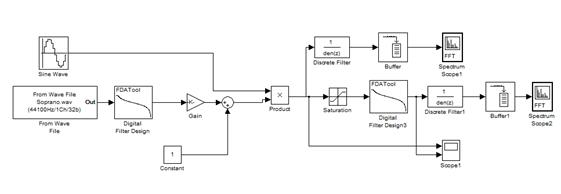

Рис.10 Амплитудная модуляция и детектирование сигнала.

Заключение

В данной курсовой работе приведен пример расчета передаточной характеристики цифрового ФНЧ Баттерворта. Получена передаточная характеристика фильтра, собрана структурная схема фильтра; был записан и рассчитан звуковой сигнал, была произведена амплитудная модуляция и детектирование записанного сигнала.

При расчете передаточной характеристики необходимо использовать выражения для передаточной характеристики соответствующее заданному типу фильтра (Чебышева первого рода, Чебышева второго рода или эллиптическому).

В сравнении с фильтрами Чебышева I и II типов или эллиптическим фильтром, фильтр Баттерворта имеет более пологий спад характеристики и поэтому должен иметь больший порядок (что более трудно в реализации) для того, чтобы обеспечить нужные характеристики на частотах полосы подавления. Однако фильтр Баттерворта имеет более линейную фазочастотнуюхарактеристику на частотах полосы пропускания.
