Управление дутьевым режимом конвертерной плавки

Изменение высоты положения фурмы во время продувки обычно используют для регулирования окисленности шлака и ускорения его формирования.

Интенсивность продувки (в отличие от расхода кислорода в единицу времени, который возрастает при росте емкости конвертера и для большегрузных конвертеров достигает 2000 м3/мин), не зависит от емкости; она определяется главным образом конструкцией кислородной фурмы (числом сопел в ней) На разных заводах величина интенсивности J находится в пределах 3-5,0 и иногда доходит до 7 м3/т-мин при применении 7-ми сопловых фурм.

Интенсивность продувки J определяет длительность продувки t. Связь между величинами t и J примерно можно выразить следующим уравнением: t = Q/J, где Q - удельный расход кислорода, равный как выше отмечалось 47-57 м3/т.

Чистота кислорода оказывает большое влияние на качество стали, поскольку от нее зависит содержание в стали азота. Так, например, при использовании кислорода со степенью чистоты 98,3-98,7% сталь содержит 0,004-0,008% N, а при степени чистоты кислорода 99,5-0,002-0,004% N. Для предотвращения насыщения металла азотом необходимо применять кислород c чистотой не менее 99,5%.

Управление плавкой разделяется на три стадии - статический расчет, контроль динамики продувки и управление плавкой в замкнутом режиме. Задачей статического расчета является определение суммарного количества кислорода на плавку и определение необходимой величины глубины реакционной зоны.

В процессе продувки контролируются параметры шлакообразования и скорость обезуглероживания. Для этого контролируют акустические характеристики продувки и состав газа, покидающего конвертер. По этим характеристикам рассчитывают необходимые изменения дутьевого режима в процессе продувки.

Входная информация системы формируется аналоговыми сигналами, поступающими от датчиков, позиционными - из схем электроавтоматики, а также по сети от смежных АСУ, локальных систем автоматического управления (ЛС) и от различных автоматических рабочих мест (АРМ). Выходная информация поступает на экраны мониторов АРМов, печатающие устройства (ПЧ), а также по сети поступает как задания в ЛС.

Вся обрабатываемая информация проходит проверку на достоверность по пределам сигналов, длительности и возможному порядку следования событий. Основная технологическая информация вводится в УВК автоматически.

В состав УВК входят:

- АРМ дистрибуторщиков - рабочие станции конвертеров №1 и №2, расположенные в главных постах управления;

- АРМ мастера конвертерного отделения - рабочая станция площадки;

- АРМ системы управления положением фурмы конвертеров №1 и №2;

- сетевой концентратор - ОРС-сервер.

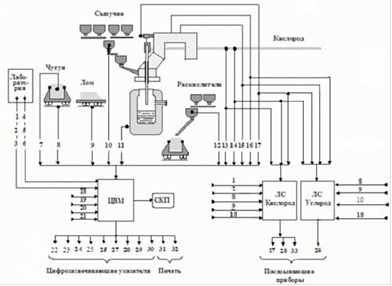

Система управления конвертерной плавкой представлена на рис. 1.

Система реализована на ОАО «Металлургический комбинат „Азовсталь”

Рисунок 1.1 - АСУ конвертерной плавкой

1¼3-доля кремния, марганца и серы в чугуне; 4¼6-доля углерода, марганца и серы в готовом металле; 7-температура; 8-масса чугуна; 9-лома; 10-сыпучих; 11-температура металла на повалке; 12-масса раскислителей; 13-давление, 14-расход кислорода; 15-температура, 16-давление отходящих газов;17-положение фурмы; 18-марка стали; 19-выход годного; 20-масса брака; 21-масса отходов; 22-количество продутого кислорода; 23-продолжительность продувки; 24-содержание углерода; рекомендации: масса известняка (25), извести (26), шпата (27), ферросилиция (28), ферромарганца (29), количества кислорода на плавку (30); 31-протокол плавки; 32-ТЭП плавки; 33-эффективное количество кислорода; СКП-мнемосхема процесса; ЦВМ-цифровая вычислительная машина; ЛС - локальные системы управления. [1]

Перейти на страницу: 1 2
