Логическая структура универсального программируемого контроллера.

Контроллер (блок местного управления) необходим для управления аппаратами ввода-вывода информации (АВВ). Он обеспечивает электромеханическое и логическое сопряжения информационного канала ЭВМ и частей АВВ, являющихся источниками или приемниками управляющей информации и данных, задает порядок следования, количество, электрические параметры, положение во времени и направление прохождения информации между информационными каналами и АВВ. Основная задача контроллера заключается в обеспечении условий отпирания и запирания одиночных вентилей или их групп, а также в запуске различного рода электрических двигателей, электромеханических переключателей, возбуждении соленоидов, приеме усиленных и сформированных разнообразных сигналов датчиков информации АВВ.

При любых вариантах функционального разбиения системы на части аппаратурные средства блока сопряжения с АВВ либо интегрируется со средствами БИС микропроцессора, либо выполняются отдельно в виде интерфейсной (интерфейсных) БИС.

Контроллер можно выполнить жестким соединением между группами вентилей, триггеров и т.д. как цифровой автомат на основе аппаратурной логики. Минимизация количества электронных элементов для корпусов интегральных схем, как правило, приводит к неупорядоченной электронной структуре, специализированной на конкретное использование только в данном устройстве. Изменение во временной диаграмме или введение новых сигналов в аппаратурном контроллере влекут за собой необходимость перепроектирования и переконструирования всего контроллера или его части.

Универсальные программируемые контроллеры реализуются в виде однокристальных БИС или на основе секций микропроцессорных комплектов БИС. В таких контроллерах разнообразные временные диаграммы сигналов и их последовательности порождаются не распределением регулярных сигналов тактовых генераторов путем проводных соединений, а преобразованием последовательностей команд (микрокоманд). Из-за гибкости программных и микропрограммных средств адаптации программируемого контроллера к конкретной области применения осуществляется за счет перепрограммирования, не затрагивающего аппаратурную реализацию контроллера или вызывающего только перезапись содержимого управляющих запоминающих устройств.

Технико-экономические параметры интегральных схем с высокой степенью интеграции элементов позволяют осуществлять управление АВВ информации ЭВМ посредством электронных структур, подобных структурам управляющих ЭВМ. При этом обеспечиваются: 1) функциональная гибкость за счет использования развитых систем команд и построения разнообразных сложных последовательностей сигналов на их основе с возможностью учета реакции системы на выдаваемые сигналы; 2) использование распределенных методов управления в иерархических управляющих системах, когда оптимизация процесса преобразования информации ведется на верхнем уровне управления, а непосредственное локальное управление осуществляется встроенным контроллером, воспринимающим и интерпретирующим как состояние АВВ, так и управляющие сигналы средств более высокого уровня управления; 3) простота специализации и модификации устройства управления АВВ.

Алгоритм управления определенным типом АВВ задается однозначно и в виде программы может быть записан в ПЗУ. Таким образом, программируемый контроллер в процессе работы многократно может выполнять одну и ту же программу, получая с более высокого уровня управления исходные данные и задания и функционируя автономно, независимо и параллельно с работой средств более высокого уровня.

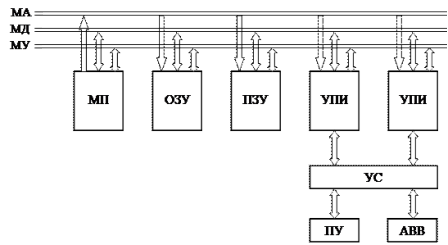

Рис. 2 Логическая структура универсального программного контроллера

Логическая структура универсального программируемого контроллера приведена на рис.2. Контроллер имеет магистральную структуру. Управление АВВ обеспечивают микропроцессор МП, микроконтроллер и микро-ЭВМ, выполненная на одном кристалле. Если аппаратурных возможностей микропроцессора МП недостаточно, то к магистралям подключаются расширяющие ОЗУ и ПЗУ; поле памяти этих устройств может управлять дополнительным контроллером. Однако в отличие от микро-ЭВМ в контроллере системные функции расширяющих ОЗУ и ПЗУ развиты очень слабо и поэтому для управления ими достаточно простейших аппаратурных средств, обычно закладываемых в кристаллы БИС ОЗУ и ПЗУ. Узлы программируемого интерфейса УПИ и узлы сопряжения УС с пультом управления ПУ и АВВ имеют модульную структуру, что позволяет наращивать их при усложнении АВВ и увеличении их числа. Контроллер работает по жестко заданной, заранее отработанной и введенной в него программе. Во время работы контроллера нет необходимости в его взаимодействии с человеком.
