Методы оценки помех в каналах РРЛ

Механизм распространения радиоволн на участке от передающей антенны (будем считать, что она установлена в точке А, рисунок 1.5.4) до приемной (в точке В) существенно зависит от величины просвета Н, что, естественно, накладывает отпечаток и на методику расчета, в частности, множителя ослабления V. При этом можно выделить три основные группы пролетов (для некоторого фиксированного состояния тропосферы):

. открытые, когда Н ≥ Н0;

. полуоткрытые, когда Н0 > Н ≥ 0;

. закрытые, когда Н < 0.

Через Н0 здесь обозначен просвет, при котором в точке приема векторная сумма напряженности поля прямого и отраженного сигналов равна напряженности поля в свободном пространстве (V = 1). В общем случае [11]

,(1.5.9)

где к1 = R1/R - относительная координата точки препятствия С.

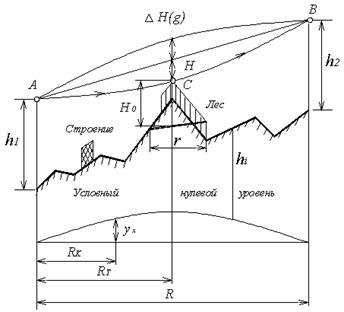

Рисунок 1.5.4 - Профиль пролета РРЛ прямой видимости

Профиль пролета позволяет учесть влияние Земли на процесс распространения радиоволн [6]. В частности, с помощью профиля можно получить представление об отражении радиоволн от поверхности Земли. Но в целом характер передачи сигналов на участке АВ будет весьма приближенным, если не учесть влияния тропосферы. При этом прежде всего приходится считаться с рефракцией радиоволн, то есть искривлением траектории волн (АВ на рисунке 1.5.4), обусловленным неоднородным строением тропосферы. Основную роль здесь играет неоднородность тропосферы в вертикальной плоскости. Рефракцию учитывают тем, что в величину просвета над определяющими точками (на рисунке 1.5.4 - точка С) вносится поправка

,(1.5.10)

Таким образом, зависящая от g величина просвета H(g) = H + ∆H(g).

При изменении метеорологических условий на пролете изменяются величины g и H(g), что может привести к резким колебаниям множителя ослабления, а следовательно, и уровня сигнала на входе приемника. На открытых пролетах (Н ≥ Н0) напряженность поля в точке приема определяется в основном интерференцией прямой и отраженных от земной поверхности волн. В случае одной отраженной волны (как на рисунке 1.5.4) множитель ослабления для реальных условий можно представить в виде [11]

,(1.5.11)

где |Ф| - модуль коэффициента отражения от земной поверхности, а

,(1.5.12)

относительный (нормированный) просвет. Из (1.5.11) следует, что при p(g)≥1 максимальные значения множителя ослабления чередуются с минимальными (рисунок 1.5.5).

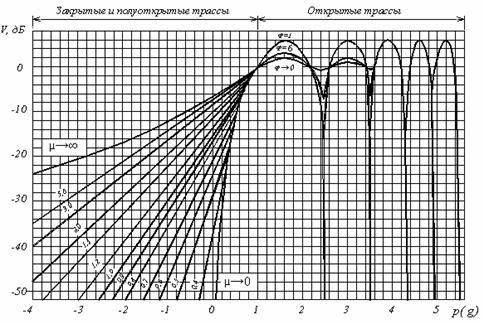

Рисунок 1.5.5 - Зависимость множителя ослабления V от относительного просвета p(g) и параметра μ

На полуоткрытых и закрытых пролетах, где p(g) < 1, уровень поля в точке приема обусловлен главным образом процессом дифракции радиоволн, то есть огибанием ими земной поверхности. Множитель ослабления V в этом случае рассчитывается на основе приближенных методов, с применением аппроксимации реального препятствия частью сферической поверхности. Прежде чем найти V, необходимо применить параметр μ, характеризующий радиус кривизны сферы, аппроксимирующей препятствие, и зависящий от высоты ∆y и хорды сегмента аппроксимирующей сферы [11]. На полуоткрытых пролетах и пролетах с малым закрытием хорда r определяется из профиля пролета (рисунок 1.5.5) как расстояние между точками пересечения препятствия линией, параллельной АВ и отстоящей от вершины на величину ∆y = Ho. Для пролетов, имеющих среднюю протяженность и одно препятствие, во многих случаях можно руководствоваться приближенным значением V, определяемым из графиков рисунок 1.5.5, полагая, что

, (1.5.13)

где α = ∆y/H0 = 1, ℓ = r/R, к1 =R1/R.

Как видно из рисунка 1.5.5, множитель ослабления V может изменяться в широких пределах. Для оценки устойчивости связи необходимо знать минимально допустимое значение множителя ослабления Vi min на каждом i-м пролете. Под Vi min понимается такое значение Vi, при котором суммарная мощность помех (Pп.вых) или отношение (Uт/Up)2 в канале на конце линии равны максимально допустимым значениям Pп.вых max или (Uт/Up)2max, определяемым соответствующими рекомендациями для малых процентов времени.
