Радиорелейные системы связи с ВРК и цифровыми методами передачи

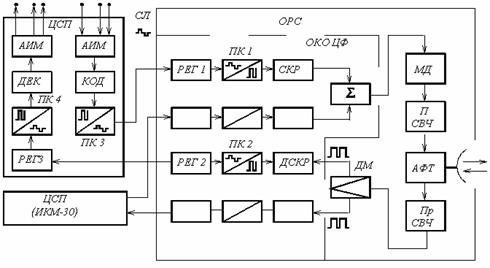

На рисунке 2.1.6. показана функциональная схема ЦФ ствола РРЛ на примере ОРС при М = 4. На ОРС поступают ЛЦС по соединительной линии СЛ от ЦСП, например, от ИКМ-30 (при М = 4, n =2, то есть нужны две ЦСП). Передаются ЛЦС обычно в квазитроичном коде. Схема ОРС содержит оконечное оборудование ЦФ ствола ОКОЦФ, приемно-передающее радиорелейное оборудование (модулятор МД, передатчик СВЧ колебаний ПСВЧ, приемник СВЧ колебаний ПрСВЧ, демодулятор Д), антенно-фидерный тракт АФТ и антенну.

Рисунок 2.1.6 - Функциональная схема ЦФ ствола РРЛ на примере ОРС при М = 4

В составе передающей части ЦСП показаны АИМ-тракт, на выходе которого образуется многоканальный сигнал с АИМ; кодер, на выходе которого получаем двоичный цифровой сигнал (ЦС); преобразователь кода (ПК3), на выходе которого получаем линейный цифровой сигнал (ЛЦС).

Выбор кода ЛЦС определяется особенностями передачи его по соединительным линиям, в качестве которых используются симметричные или коаксиальные кабели. Важным параметром ЛЦС является его спектр. Спектральная плотность однополярного двоичного цифрового сигнала в общем случае состоит из постоянной составляющей, непрерывной части и дескретных компонент на частотах fk = k∙fт, где fт - тактовая частота, k = 1,2,3…. По кабельным соединительным линиям постоянная составляющая ЛЦС не передается. Возникают искажения ЛЦС из-за ограничения полосы в линейном тракте как со стороны нижних частот (из-за наличия переходных конденсаторов и согласующих трансформаторов), так и со стороны верхних частот (с ростом частоты увеличивается затухание кабеля). Поэтому целесообразно выбрать такой ЛЦС, который не содержит постоянной составляющей и имеет максимум спектральной плотности энергии в области средних частот. Этим требованиям отвечает спектр квазитроичного ЛЦС. Заметим, что при любом варианте квазитроичного кода ЛЦС представляет собой трехсимвольную импульсную последовательность: -1, 0, +1. При чем «0» кодируется отсутствием импульса, «1» - поочередно импульсами положительной и отрицательной полярности.

Следовательно, преобразователь кода ПК3 служит для согласования спектра ЛЦС с частотной характеристикой соединительных линий. Он осуществляет формирование ЛЦС в квазитроичном коде из двоичного цифрового сигнала, а ПК4 выполняет обратное преобразование [1].

В составе приемной части ЦСП показаны регенератор РЕГ3, преобразователь кода (ПК4), декодер и АИМ-тракт. Устройства ПК4 и ПК3 служат для согласования спектра ЛЦС с частотной характеристикой СЛ.

Оконечное оборудование ЦФ ствола часто называют устройством сопряжения, так как оно служит для сопряжения ЦСП с передающим (приемным) радиорелейным оборудованием. Передающая часть ОКОЦФ содержит регенераторы РЕГ1, преобразователи кодов ПК1, скремблеры СКР и суммирующее устройство (∑), а в составе приемной части - дескремблеры (ДСКР), преобразователи кода ПК2 и регенераторы РЕГ2.

Регенераторы служат для восстановления формы, длительности и амплитуды каждого из символов ЛЦС. При этом РЕГ1 служат для исправления искажений, вызванных СЛ (такое же назначение имеет РЕГ3 в ЦСП), а РЕГ2 - для исправления искажений, возникающих при передаче сигнала по РРЛ. В ПК1 производится преобразование квазитроичного ЛЦС в бинарный (или относительный бинарный). Этот сигнал в отличие от ЛЦС будем называть двоичным (бинарным) ЦС или двухуровневым ЦС. Длительность импульса двоичного ЦС, соответствующего передаче одного символа, обычно равна тактовому интервалу Т. Обратное преобразование двоичного ЦС в ЛЦС происходит в ПК2. При передаче длинных серий символов 0 (или 1) подряд на тактовых интервалах, на выходе ПК1 могут появиться отрицательные (или положительные) импульсы большой длительности (К∙Т). Это наблюдается, например, при передаче измерительных сигналов, малой загрузке и в других случаях. В этом случае в двоичном ЦС появляются постоянная и НЧ составляющие и уменьшается плотность энергии на тактовой частоте. Если этот ЦС передать по РРЛ, то на приеме из него будет трудно выделить колебания тактовой частоты, необходимые для нормальной работы регенератора и других устройств. В результате могут наблюдаться срывы систем тактовой синхронизации по всей РРЛ.
