Технико-экономическое обоснование элементной базы

Конденсаторы

Исходными данными для выбора конденсаторов являются:

номинальная величина емкости, указанная на схеме и допуск на величину емкости;

назначение цепи, в которой стоит конденсатор;

режим цепи (постоянный ток, перемены ток или импульсный режим и, соответственно, сила тока, частота, параметры импульсов);

условия эксплуатации прибора, указанные в техническом задании на разработку прибора (температура, влажность, давление воздуха, механические нагрузки);

конструктивное оформление конденсатора.

В процессе разработки выделяем следующие конденсаторы К50-74, К50-18, К50-35, исходя из цены и конструктивного оформления, выбираем конденсатор К50-35.

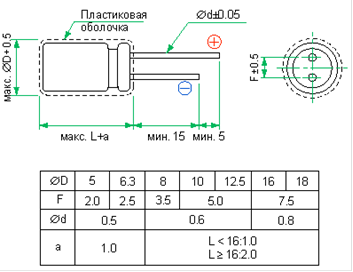

Габаритные размеры конденсатора К50-35 представлены на рисунке 1.1

Рисунок 1.1

Технические характеристики электролитических конденсаторов

Номинальное напряжение,

В 3.2 - 100 В

Номинальная ёмкость, мкФ 1.5 - 680

Интервал рабочих температур, °С -60 .+85

Полное сопротивление при 10 кГц, Ом 1 - 25

Резисторы

Исходными данными для выбора резисторов являются:

номинальная величина сопротивления, указанная на схеме и допуск на величину сопротивления;

мощность рассеивания;

назначение цепи, в которой установлен резистор;

режим цепи (постоянный ток, перемены ток или импульсный режим и, соответственно, сила тока, частота, параметры импульсов);

максимально допустимая рабочая частота;

условия эксплуатации прибора, указанные в техническом задании на разработку прибора (температура, влажность, давление воздуха, механические нагрузки);

желательное конструктивное оформление резисторов.

Резисторы подразделяются на проволочные и непроволочные. В разрабатываемом устройстве используем непроволочные резисторы, так как они имеют меньший вес, стоимость, габариты и паразитные параметры. Непроволочные резисторы подразделяются на углеродистые тонкослойные, металлодиэлектрические тонкослойные и композиционные объемные.

В данной схеме возможно использование резисторов: С2-10, С2 - 23, С2 - 23В и МЛТ. Выбираем С2 - 10 т.к. они имеют более высокую точность, которая требуется в данном устройстве, и нужное конструктивное оформление.

Габаритные размеры резисторов С2 - 23 приведены на рисунке 1.2.

Рисунок 1.2

=6,0 - 0,6; D=2,0 - 0,15; l=20 ±3; d=0,6 ±0,1

Технические характеристики:

- номинальное сопротивление, кОм 220;

точность, % 5;

номинальная мощность, Вт 2;

максимальное рабочее напряжение, В 750;

- рабочая температура, 0С 155.

Светодиоды

Светодиод может быть любого типа и любого типа свечения, выбираем АЛ307БМ. Так как он имеет красный цвет свечения и его хорошо видно при любом условии эксплуатации.

Технические характеристики:

цвет свечения красный;

сила света, мкд не менее 0,9;

постоянное прямое напряжение (Uпр), B не более 2,0;

максимальный постоянный прямой ток (Iпр), мА 20;

Габаритные размеры светодиода приведены на рисунке 1.3.

Перейти на страницу: 1 2
