Двигатель постоянного тока

Двигатель блока видеоголовок (М 1) (смотри рисунок 1), коллекторный двигатель постоянного тока, напряжение питания 7 В, номинальный ток 0,2 А, пусковой ток при напряжении 7 В 2,2 А, ток холостого хода при напряжении 7 В 0,12 А, амплитудное значение напряжения коллекторных пульсаций при напряжении питания 7В, номинальном моменте и внутреннем сопротивлении источника питания 20Ом не более 0,25 В, электрическая мощность, потребляемая двигателем в номинальном режиме 3,64 Вт, Скорость вращения электропривода в номинальном режиме 1500 об/мин, холостого хода при напряжении 7 в 2100 об/мин.

Двигатель имеет встроенный тахогенератор индукционного типа, с обмотки которого за один оборот вала двигателя поступает 625 импульсов. Поскольку двигатель вращается со скоростью 25 об/с, таходатчик выдает сигнал с частотой 15625 Гц.

.3.2 Частотный канал схемы управления двигателем

Через резистор R1 на обмотку таходатчика подается напряжение подмагничивания. Транзистор VT1 служит для усиления импульсов с тахогенератора. Цепь L1-C1 является резонансным контуром, настроенным на частоту близкую к 15625 Гц, и одновременно развязкой от попадания в цепь питания строчной частоты - контур настроен на частоту тахогенератора 15625 Гц. VT1, VT2,VD1, VD 2 Усилитель и ограничитель. Сигнал с тахогенератора подается на двух-каскадный усилитель, выполненный на транзисторах VTI, VT2, после усиления ограничивается диодами VD1, VD2 и подается на триггер.

Цепь Ll,C7,C8 отфильтровывает помеху с частотой генератора стирания 80 кГц.

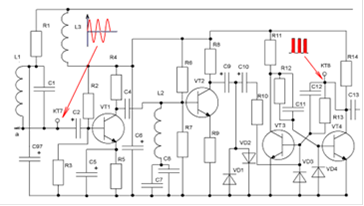

Рисунок 4 - Часть частотного канала схемы управления двигателем (усилители-ограничители и триггер), формирует прямоугольный импульсы из синусоидального сигнала тахогенератора

Рисунок 5 - Часть частотного канала схемы управления двигателем (триггер-делитель на 2-а)

VТЗ,VТ4 Триггер, который преобразует ограниченный синусоидальный сигнал тахогенератора в сигнал прямоугольной формы .

VT5,VT6 Триггер-делитель на 2-а. Запускается отрицательными импульсами с выхода триггера (VT3,VT4-формирователя прямоугольных импульсов) и делит частоту 15625 Гц на 2-а (полустрочная частота 7812,5 Гц).

VT7,VT8 Опорный мультивибратор запускается отрицательными импульсами с выхода VТ6. Длительность положительного импульса мультивибратора регулируется резистором R26, а также сигналом с VТ22. В случаи изменении частоты тахогенератора, опорный мультивибратор изменяет длительность положительного импульса и регулирует частоту вращения, тем самым осуществляется грубая регулировка.

Длительность импульса является опорной для частотного канала САР. VT9 Схема совпадения сравнивает два сигнала. На базу транзистора VT9 подаются сигналы с выхода триггера (делителя на 2-а) и с выхода опорного мультивибратора. Длительность импульсов на выходе схемы совпадения зависит от скорости вращения двигателя блока видеоголовок.

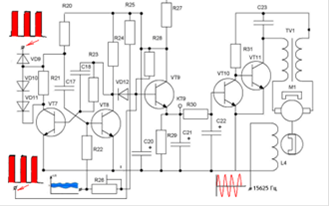

Рисунок 6 - Часть частотного канала схемы управления двигателем (опорный мультивибратор, схема совпадения и выходной каскад на УПТ)
