Исследование функций управления электроэрозионными станками и особенности технологии

Электроэрозионные станки предназначены для автоматического изготовления деталей сложной формы из электропроводных материалов, как с вертикальной (цилиндрической), так и с наклонной (конической) образующей, в том числе профилей с переменным углом наклона и различными контурами в верхней и нижних плоскостях обрабатываемого изделия - деталей вырубных штампов, пресс-форм, матриц-пуансонов, фасонных резцов, шаблонов и др.

Модельный ряд включает проволочно-вырезные станки 2-х и 5-ти (рисунок 1.1) координатной контурной обработки. Все электроискровые станки оснащены системой числового программного управления (ЧПУ) с компьютерным управлением и генератором технологического тока, позволяющим производить обработку в обыкновенной водопроводной воде.

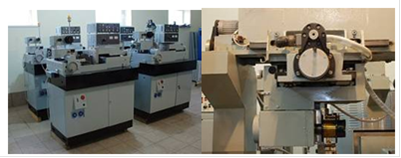

Рисунок 1.1 - Электроэрозионные станки

Все модели электроэрозионных станков погружного типа, что позволяет в отличие от струйных станков эффективно обрабатывать контуры в деталях полых труб, выполнять контурную резку многослойных плит с пустотами между слоями (очень важно при пакетной обработке штампов) и т.п.

На всех моделях электроискровых станков может применяться практически любая недорогая проволока (латунная, молибденовая, медная) без изоляционного покрытия диаметром от 0,05 до 0,3 мм.

Система ЧПУ выполнена на базе современной ЭВМ с 32-разрядным математическим обеспечением. Математическое обеспечение и аппаратная часть систем ЧПУ разрабатывается специально для электроискровых проволочно-вырезных станков, имеющих ряд принципиальных отличий и нюансов по сравнению с другими видами металлообрабатывающего оборудования. Интерфейс оператора состоит из цветного графического 17" LCD монитора, клавиатуры и органов управления лицевых панелей.

Электроэрозионные станки оснащены системой подготовки управляющих программ, которая обеспечивает получение управляющих программ непосредственно c чертежа, разработанного в Autodesk AutoCAD.
