Описание объектов и создание проекта

Следующим элементом, необходимым для описания объекта, является «Книга».

Графически книга похожа на обычную книгу со множеством страниц,

поделённых на разделы и имеющих указатели. С её помощью можно выводить на экран данные и установки для выбранного объекта.

Рассмотрим подробнее содержание книги. Для этого выберем вертикальный указатель GEOMETRIE (Геометрия).

Книга имеет много страниц, поделённых на разделы, обозначенные вертикальными и горизонтальными указателями.

Вертикальные указатели делят «Книгу» (рисунок 1.7) на несколько разделов (основные объекты) с соответствующими заголовками. С помощью горизонтальных указателей происходит дальнейшее дробление этих разделов (группы данных).

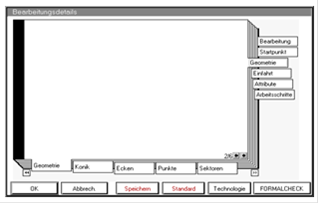

Рисунок 1.7 - Вид «Книги» для описания объекта «AGIEVISION»

Внизу на каждой странице находятся функциональные клавиши, которые соответствуют функциям, часто применяемым на страницах книги. Эти функции одинаковы для всех «наслоённых» страниц и запрашиваются только с помощью мыши. OK - с помощью этой функции можно закрыть книгу, сохранив введённые данные. Cancel (Отмена) - с помощью этой функции книга закрывается без записи введённых данных.

Функциональные клавиши для каждой отдельной страницы позволяют, например, задать для соответствующего объекта файлы, записать или удалить выбранные опции.

Такой вид изображения типичен для операционной системы OS/2 и позволяет показать на экране все элементы какого-либо объекта.

Для того чтобы показать содержание объекта , например "Demo C3_1”, следует нажать 1 раз левой клавишей мыши на знак “+”, который находится перед объектом.

Такая структура дерева позволяет показать все элементы, из которых собственно, и состоит объект.применяет структуру дерева для показа и/или изменения значений, касающихся элементов какого-либо выбранного объекта; а нажатием правой клавиши мыши можно выбрать желаемую функцию из контекстного меню. Это означает, что вы можете, например, производить какие-либо вмешательства во время процесса обработки.

В пакете проектирования имеется библиотека, содержащая множество графики и широкий спектр рисунков. В качестве графического редактора может использоваться любой редактор с интерфейсом OLE (например, Paint Shop, Designer или CorelDraw):

векторную графику - основные геометрические фигуры (например, линии, окружности и прямоугольники);

статические тексты для обозначения функциональных клавиш, кадров и параметров процесса с любым размером шрифта;

тренды и гистограммы используются для визуализации переменных величин;

выбор кадра с ПЛК. ПЛК может формировать приглашение для переключения кадра оператором;

выбор языков, 5 динамически переключаемых языков, всего доступен 21 язык, включая азиатские и кириллические;

защита паролем с 10 уровнями доступа;

система сообщений, настройка сообщений состояния, аварийных и системных сообщений;

управление рецептами;

с помощью дополнительной памяти данных (на CF-карте);

прямое/автономное редактирование на панели;

хранение рецептов в стандартном формате Windows (CSV);

внешняя обработка с помощью стандартных пакетов Excel или Access.

текстовая справка для кадров, сообщений и переменных;

математические функции;

мониторинг уставок для надежного контроля входных и выходных параметров процесса;

индикаторная подсветка для индикации состояния агрегата или установки;

таймер для обработки циклических функций;

печать; твердая копия и печать сообщений;

динамическое перемещение и скрытие/отображение объектов;

постоянные окна - фиксировано заданные области экрана для вывода общей информации (например, важных параметров процесса, даты и времени и т.п.);

резервирования/восстановления конфигурации, операционной системы, пользовательских и системных данных с использованием опциональной CF-карты (карта Compact Flash);

резервирования/восстановления конфигурации, операционной системы, пользовательских и системных данных на ПК с помощью ProSave;

загрузки/выгрузки конфигурации по MPI/PROFIBUS DP/RS232 и на CF -карту (опционально);

индивидуальной настройки и калибровки контрастности;

отсутствия необходимости использования батарей.
