Настройка интерфейса подключения удаленного промышленного контроллера Simatic S7-400

AGIEVISION CONTACT является программным обеспечением системы управления станка для коммуникационной связи Оnline между электроэрозионными станками AGIECUT или AGIETRON и удаленным контроллером. Связь может осуществляться при помощи модема и аналоговой телефонной линии или через сеть LAN при помощи протокола NetBIOS.Рассмотрим связь через интерфейс LAN через протокол NetBIOS.AGIEVISION CONTACT состоит из двух пакетов программного обеспечения:AGIEVISION CONTACT CLIENT, который устанавливается на электроэрозионном станке в соответствии со стандартом.AGIEVISION CONTACT MANAGER, который следует установить на удаленном контроллере серии Simatic фирмы Siemens как опцию.

Благодаря прямому доступу к панели пользователя AGIEVISION электроэрозионного станка AGIEVISION CONTACT позволяет следующие операции:

контроль статуса станка;

контроль правильности вводимых данных и технологий и их возможное изменение;

изменение программы данных и информации при помощи встроенной функции диалога.

Коммуникация между AGIEVISION станка и удаленным контроллером возможна в том случае, если:

выполнены все требования к аппаратному и программному обеспечению;

подключён и включен модем к аналоговой линии;

- установлены пакеты AGIESOFT программ AGIEVISION CONTACT CLIENT и AGIEVISION CONTACT MANAGER;

Связь со станком может осуществляться посредством программы AGIESOFT AGIEVISION CONTACT MANAGER.

Связь с помощью других средств или программ исключена.

Доступ защищен и может быть разблокирован только с консоли оператора станка.

Для связи с КЛИЕНТОМ возможны 2 варианта (рисунок 3.1):

через соединение аналогового модема (вариант 1);

с помощью сетевого интерфейса LAN по протоколу NetBios (вариант 2).

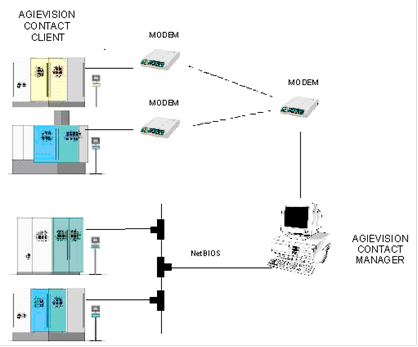

Рисунок 3.1 - Структурная схема вариантов связи системы управления станком с удаленным контроллером Simatic S7-400

Установка программного обеспечения Remote Service Manager для организации сетевого подключения

Запустить программу MANAGER двойным щелчком по одноименному символу. После этого появится следующее окно изображенное на рисунке 3.2.

Рисунок 3.2 - Окно приветствие установки программного обеспечения

Service Manager

Теперь необходимо определить тип соединения - через сеть передачи данных (NetBIOS).

Щелкните по символу . В появившемся окне (рисунок 3.3) действовать следующим образом:

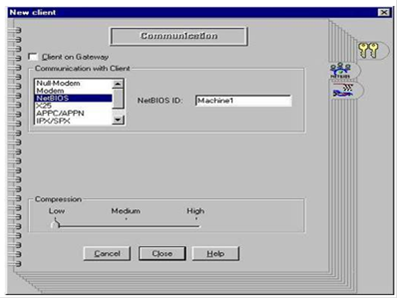

Рисунок 3.3 - Окно выбора типа соединения

В поле COMMUNICATION WITH CLIENT выбрать режим передачи NetBIOS (если еще не определен).

В поле NetBIOS ID ввести имя, присвоенное КЛИЕНТУ (соответствующему станку).

Для остальных полей можно оставить значения предварительной установки.

Для подтверждения щелкните по кнопке CLOSE.

В AGIEVISION в поле HILFSPROGRAMME запустить программу CONTACT.

Нажать одновременно клавиши Ctrl [Strg] + Esc, чтобы вызвать окно WINDOW LIST.

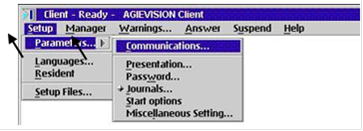

Сначала щелкнуть SETUP, затем в открывшемся меню выбрать PARAMETERS и COMMUNICATIONS (рисунок 3.4).

Рисунок 3.4 - Окно выбора типа соединения

В поле TYPE выбрать тип связи NetBIOS. В поле NetBIOS IDENT указать имя КЛИЕНТА. Для остальных полей можно оставить значения предварительной установки. Выбрать CLOSE и одновременно нажать клавиши Ctrl [Strg] + Esc, чтобы высветить окно WINDOW LIST и через него вернуться к AGIEVISION.
