Анализ датчиков и исполнительных элементов системы управления

Для измерения углового положения производятся датчики KMZ41, KMZ43 и KMA200, KMA199E.

В данной курсовой работы выбираем магниточувствительний датчик угла поворота KMZ41 производства PhilipsSemiconductors (рисунок 2.2).- чувствительный датчик магнитного поля для измерений угловых положений объекта в индустриальных условиях. Датчик содержит два гальванически развязанных измерительных моста с использованием магнитоустойчивого эффекта тонкопленочного пермаллоя.

Рисунок 2.2 - Внешний вид магнито-чувствительний датчик угла поворота KMZ41

Датчик KMZ41 имеет такие технические параметры представленные в таблеце 2.1.

Таблица 2.1

Тип выходного сигнала	аналоговый
Тип чувствительного элемента	магниторезистор
Наличие встроенного магнита	нет
Тип чувствительности к полю	биполярный
Сопротивление моста, кОм;	2…3
Оси	2
Максимальная чувствительность, мВ / Гаусс	2.5
Мин напряжение питания, В	5
Макс напряжение питания, В	9
Максимальный ток потребления, мА	10
Чувствительность, mV/°	3
Полоса частот, МГц	0…1
Температурный диапазон, гр. С	-40…150
Корпус	SO8-150

Структурная схема подключения датчика представлена на рисунке 2.3

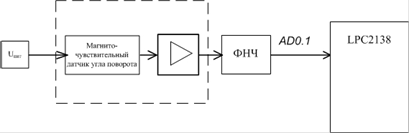

Рисунок 2.3 - Структурная схема подключения датчика

СчитывателиProximity предназначены для использования в системах идентификации, расчетов, контроля доступа и т.п. Они обеспечивают считывание кода с бесконтактных карт типа MifareProX. Считывание кода карты происходит при ее поднесении к считывателю на расстояние около 10-60 см. При этом карточка может находиться в кармане или бумажнике.

Работу считывателя поясняет функциональная схема (рис. 1).

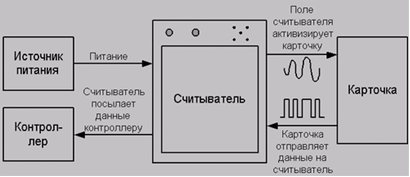

Рисунок 2.4 Функциональная схема, поясняющая работу считывателя

Во включенном состоянии считыватель излучает низкочастотное электромагнитное поле с частотой 13,56 кГц. Карточка, оказываясь в этом поле, активизируется и начинает передавать индивидуальный кодированный сигнал, принимаемый считывателем. Считыватель преобразует этот сигнал в кодированную последовательность импульсов и по кабелю пересылает их в контроллер, который определяет, какое действие необходимо выполнить в ответ на предъявление карточки.
