Анализ датчиков и исполнительных элементов системы управления

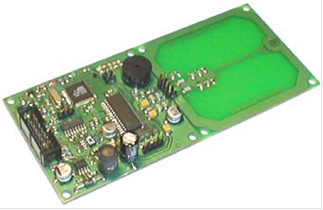

В данной курсовой работы выбираем считыватель фирмы PARSECсерии PR-PO3E, общий вид платы представлено на рисунке 2.2.

Рисунок 2.4 - Общий вид считывателяPR-PO3E

СчитывателяPR-PO3E имеет такие технические параметры представленные в таблице 2.2.

Таблица 2.2

Параметр	Ед. изм.	Значение	Примечание
Напряжение питания (постоянного тока, стабилизированное)	В	9…14	Размах пульсаций не более 100мВ
Ток потребления в дежурном режиме, не более	мА	35	При выключенной несущей
Ток потребления при обмене с картой, не более	мА	160	Непрерывно включенная несущая
Расстояние считывания (от плоскости антенны до карты)	мм	30…60	Для карт Mifare Standard
Максимальный размер пакетов при обмене с картой	байт	128	ISO-14443/3
Тип разъема для подключения к оборудованию		BH-14
Поддерживаемые интерфейсы		RS-232, RS-485, Wiegand 26	Wiegand только в формате 26 бит
Скорость обмена по последовательному интерфейсу	бод	9600…115200	Устанавливается программно

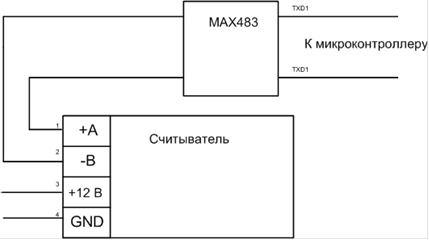

Для связи считывателя с контроллером используют интерфейс RS-485. Схема подключения считывателя с микроконтроллером через интерфейс RS-485 представлена на рисунке 2.5.

При работе с интерфейсом RS-485 имеется возможность объединения до 32-х считывателей в сеть, при этом каждому считывателю в сети необходимо уникальный адрес. Считыватели поставляются с предустановленным адресом «0». Следует иметь в виду, что, независимо от установленного для считывателя адреса, он всегда реагирует и на нулевой адрес. Это сделано для того, чтобы можно было перепрограммировать адрес считывателя даже в том случае, если информация об этом утеряна.

Рисунок 3.2 - Схема подключения считывателя к микроконтроллеру через интерфейс RS-485

При поднесении карты на расстояние считывания считыватель проверяет корректность кода карты и выдает его по выбранному интерфейсу. В зависимости от используемых функций, выдача кода карты может производиться как однократно, так и непрерывно на каждый запрос программного обеспечения или контроллера (при условии, что карта продолжает находиться в поле считывателя). При использовании режима однократной выдачи кода следующий раз код карты будет выдан, если она была отнесена от считывателя на время не менее 0,5 секунды.
