Проектирование функциональной схемы выходных узлов

Выходными узлами микроконтроллера является совокупность аппаратных средств, позволяющая передавать (с возможным преобразованием) сигналы с микроконтроллера на исполнительные устройства и устройства индикации.

В системе управления электронной проходной в роли исполнительного механизма выступают электромагнитный замок, а устройством индикации является светодиод.

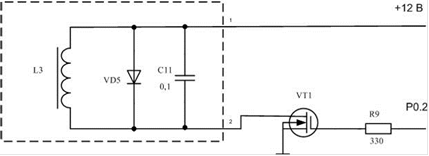

Функциональная схема подключения электромагнитного замка представлена на рисунке 3.4.

Рисунок 16 - Функциональная схемаподключения электромагнитного замка

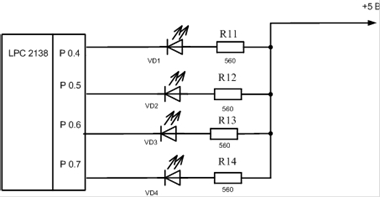

Функциональная схема подключения устройств индикации к микроконтроллеру представлена на рисунке 3.5.

Рисунок 3.5 - Функциональная схема подключения индикации к микроконтроллеру
