Взаимодействие УМК с периферийными внешними устройствами

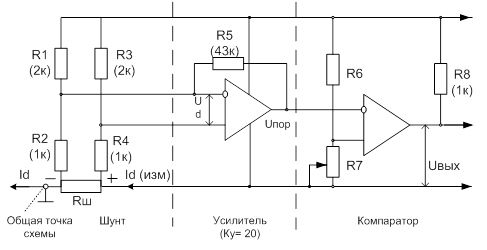

Рисунок 42. Схема измерения порогового значения тока с помощью токового шунта

Если Id < Id пор, то Uвых ="1".

Если Id ≥ Id пор, то Uвых ="0".

Недостаток схемы: измерительная цепь, в которую включен измерительный шунт, оказывается под высоким напряжением. При попадании в измерительную цепь нулевого потенциала сети она сгорает.

По аналогичной схеме можно построить пороговый датчик измерения напряжения, где часть измеряемого напряжения с помощью делителя R1 - R2 подается на вход компаратора, где сравнивается с опорным напряжением.

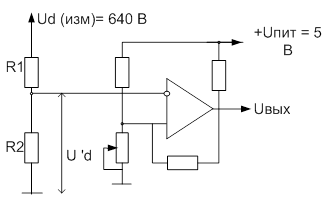

Рисунок 43. Схема порогового датчика измерения напряжения

Если U’d < Uоп, то Uвых ="1".

Если U’d ≥ Uоп, то Uвых ="0".
