Принцип построения двоичного датчика с элементом Холла

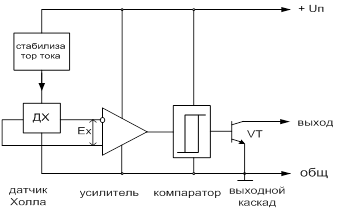

Рисунок 49. Структурная схема двоичного датчика с элементом Холла

В структурную схему входят элемент Холла, дифференциальный усилитель, компаратор с гистерезисом и выходной каскад в виде транзистора с открытым коллектором. Некоторые декоративные краски.

Конструктивно такие датчики выпускаются в виде микросхемы с тремя выводами в пластмассовом корпусе стандартного маломощного транзистора.

В зависимости от реакции на воздействие внешнего магнитного поля датчики разделяют на униполярные и биполярные.

Униполярные датчики - это датчики, в которых уровень выходного напряжения зависит от индукции одного знака и направления.

Биполярные датчики - это датчики, в которых уровень выходного напряжения зависит от величины и направления индукции.

а) б)

Рисунок 50. а) Вольт-веберная характеристика униполярного датчика

б) Вольт-веберная характеристика биполярного датчика

Рабочие характеристики бесконтактных датчиков на основе элементов Холла

Характеристики		Uпит, В	Uном, В	Iпотр, мА	Всраб, мТл	Вотп, мТл	tвкл/tоткл, мкс	t, ºС
Тип дат чика	К1116КП3	5÷16	с ОК 15÷16	13	не более 55	не менее 10	0,2/0,5	-45÷+125
	К1116КП4	5÷12	Встроенный нагрузочный резистор	7,5	+ 30	- 30	1/1	-10÷+70

Выход таких датчиков легко согласуется с ТТЛ логикой и логикой КМОП.

Многие типы таких датчиков выпускаются в виде законченной конструкции для использования в датчиках частоты вращения, угла поворота, положения и т.д. Такая конструкция имеет вид П-образной системы: с одной стороны размещен датчик Холла, а с другой постоянный магнит. Это щелевые датчики.

П-образная магнитная система представлена на рисунке:

Рисунок 51. Датчик Холла в качестве щелевого датчика

Если зазор большой, то индукция рассеивания маленькая. Поэтому датчик Холла не сработает. Но если в зазор поместить магнитопровод, то зазор уменьшится, соответственно, значение индукции увеличится и датчик Холла сработает.

Датчики аналоговых сигналов

Выходной сигнал аналоговых датчиков перед вводом в контроллер требует преобразования из аналогового вида в цифровой. Эту задачу выполняют специальные блоки - АЦП. На вход подается непрерывная функция Uвыхmax = Uвхmax = 5 В, на выходе двоичный код.

Существует множество АЦП, которые различаются:

1) По способу исполнения АЦП бывают автономными - в виде отдельной микросхемы и встроенными в микроконтроллер.

В автономных кроме выходных сигналов АЦП к контроллеру подключается несколько линий управления режимом работы АЦП. Для работы такого АЦП нужна специальная программа.

Перейти на страницу: 1 2
