Анализ и синтез систем автоматического регулирования

Цель настоящей работы - выбор и обоснование типов регуляторов положения, скорости и тока, а также расчет параметров настройки этих регуляторов. Для синтеза автоматической системы будем использовать метод поконтурной оптимизации с использованием методов модального и симметричного оптимума.

Дежурство скорой помощи на мероприятиях москва ambulance.ru.

При функциональном проектировании автоматических систем чаще всего применяют методы теории автоматического управления. Автоматическая система состоит из ряда технических устройств, обладающих определенными функциональными и динамическими свойствами. Для их описания и изучения автоматическую систему представляют некоторой совокупностью элементов, наделенных соответствующими свойствами.

Реальные технические объекты описываются нелинейными дифференциальными и алгебраическими уравнениями. Но поскольку на начальной ступени проектирования решают задачи предварительной оценки технических решений и прогнозирования, то для этих целей вполне обоснованно можно применять сравнительно простые математические модели. В этой связи нелинейные уравнения математической модели подвергают линеаризации.

Описание автоматических систем существенно упрощается при использовании методов операционного исчисления. Используя преобразование Лапласа, линейное дифференциальное уравнение приводят к алгебраическому уравнению с комплексными переменными.

В настоящей работе в качестве объекта регулирования рассматривается электромеханический привод (рис.1). Назначение привода - осуществление поворота выходного вала на некоторый заданный угол .

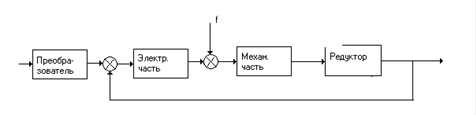

Рис.1. Упрощенная функциональная схема электропривода.

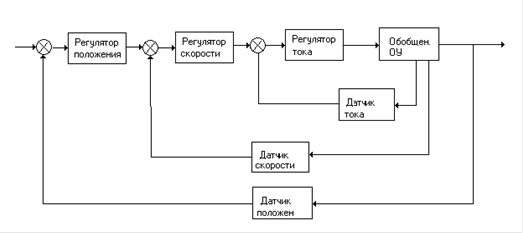

Рис.2. Функциональная схема обобщенного ОУ

При проектировании будем рассматривать математическую линеаризованную модель объекта. Каждому звену объекта поставим в соответствие передаточную функцию W (p), полученную из переходной функции y (t) звена.

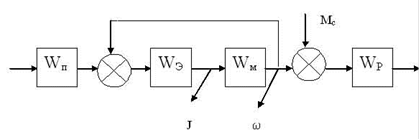

Рис.3. Структурная схема объекта регулирования.

Таким образом, исходным данным к работе является структурная схема системы (рис.3.) со следующими известными передаточными функциями:

Wп =KП - передаточная функция преобразователя;

- передаточная функция электрической части двигателя;

- передаточная функция механической части двигателя;

- передаточная функция редуктора;

Wдп =Кдп - передаточная функция датчика положения;

Wдт= Кдт - передаточная функция датчика тока;

- передаточная функция датчика скорости.

Основной регулируемой величиной в системе является угол поворота выходного вала привода t). Вспомогательные регулируемые величины: угловая скорость вращения вала двигателя wt) и ток в обмотке якоря I (t).
