АЦП последовательного счета или последовательный АЦП

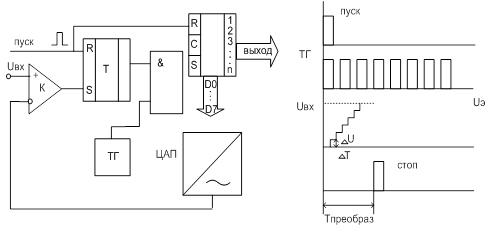

Рисунок 52. Структурная схема последовательного АЦП
Принцип работы последовательного АЦП состоит в сравнении выходного напряжения с последовательно нарастающим ступенчатым эталонным напряжением Uэ (t), которое представляет собой сумму квантов напряжения (величина DU определяет погрешность преобразования). Ступенчатое Uэ формируется двоичным счетчиком СТ и ЦАП. Состояние счетчика СТ последовательно изменяется с момента установки в нулевое состояние при подаче импульса "пуск", который одновременно через логику "И" разрешает подачу тактовых импульсов на вход счетчика. На выходе D0÷D7 формируется последовательно нарастающий двоичный код, который с помощью ЦАП превращается в ступенчатое нарастание эталонного напряжения Uэ (t). В момент совпадения U2 (t) = NDU с входным напряжением в пределах DU срабатывает компаратор, который останавливает работу счетчика путем перевода триггера в нулевое состояние tпреобраз= tстоп-tпуск перемененной волной, зависящей от мгновенного значения входного напряжения (считается, что мгновенное напряжение на интервале преобразования не изменяется). Погрешность преобразования зависит от величины DU, которое зависит от числа разрядов счетчика и погрешности преобразования АЦП. Диапазон преобразования также определяется разновидностью счетчика и АЦП.
Недостатки последовательного АЦП: большое время преобразования, зависящее от быстродействия счетчика АЦП и входного напряжения.
При величине времени переключения счетчика и ЦАП Dt:
tпреобраз= Dt (2 n-1)
Достоинства последовательного АЦП: простота схемы.
АЦП поразрядного кодирования или параллельный АЦП
|
Входное напряжение |
Состояние компаратора |
Код | ||||||||
|
К6 |
К5 |
К4 |
К3 |
К2 |
К1 |
К0 |
D2 |
D1 |
D0 | |
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
|
2 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
|
3 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
|
4 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
|
5 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
|
6 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
|
7 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
