АЦП последовательного счета или последовательный АЦП

Рисунок 56. Четырех разрядный ЦАП (n=4)

Четырех разрядный ЦАП характеризуется:

1. Коэффициентом усиления:

2. Коэффициентами по разрядам:

- по нулевому разряду;

- по первому разряду;

- по второму разряду;

- по третьему разряду.

Z (s0) ÷Z (s3) - определяют состояние ключа: "0" - ключ разомкнут, "1" - ключ замкнут.

При изменении состояния Z ключей

……

Конструктивно ЦАП выполняются в виде микросхем, в которых находится резистивная матрица и коммутирующие ключи на КМОП-транзисторах. Внутри микросхемы располагается и резистор обратной связи Rос.

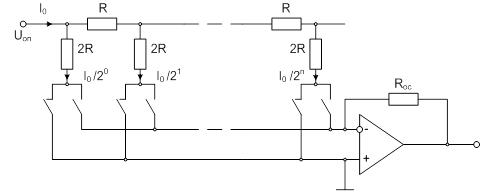

Рисунок 57. Матрица типа R - 2R

Значение величин резисторов отличается друг от друга в 2 раза. Изготовить матрицу с двоично взвешенными резисторами заданной точности по интегральной технологии очень сложно, поэтому на практике применяется матрица, в которой два номинала резисторов с более сложной схемой коммутации.

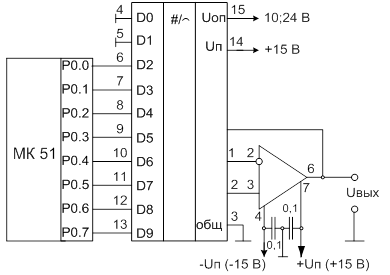

Рисунок 58. Схема К572ПА1

Перейти на страницу: 1 2 3
