Особенности принципа действия, конструкции и технологии гибких дисплейных ячеек

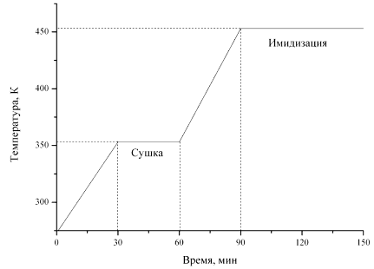

Рис 3 - Температурно-временная характеристика при получении полиимидных ориентантов методом двухстадийной термоимидизации [5].

При использовании подложек из ПЭС (температура стеклования 496 К) недопустимо проводить процесс формирования полиимидного ориентанта при температуре 573 К. Необходимо снизить температуру имидизации и увеличить время выдержки в термошкафу. Поэтому возникает необходимость исследовать влияние температуры имидизации и времени выдержки в термошкафу на термодинамические характеристики ориентантов.

От времени и температуры нагрева сильно зависит механическая прочность полиимидного слоя. Поэтому при термической имидизации возможны два крайних случая: перегрев полиимидного слоя или, наоборот, его недогрев. В первом случае происходит растрескивание ориентирующего слоя, что приводит к появлению дефектов ориентации молекул ЖК. Во втором случае при эксплуатации устройств отмечается постепенный рост токов потребления. Это связано с тем, что остатки ДМФА и низкомолекулярных продуктов имидизации вступают во взаимодействие с ЖК, растворяясь в них [5].

Ориентирующий микрорельеф на полученном покрытии формируется механическим натиранием для ПИ слоев и облучением анизотропным УФ для слоев фоточувствительного ориентанта.

3) Формирование полиимидных столбчатых спейсеров

Центрифугирование ПАК Термоимидизация Напыление V-Ni(мет. маска) Формирование фоторезистивного слоя Дубление фоторезистивного слоя Травление V-Ni(мет. маска) Травление ПИ Травление V-Ni(удаление мет. маски)

При формировании ПИ столбчатых спейсеров слой будет не нанотолщинным, а микротолщинным: 2-4 мкм. Форма спейсеров выбрана Г-образной, чтобы они образовывали ячейки размерами около 100x100 мкм, что соответствует размеру домена ЖК.

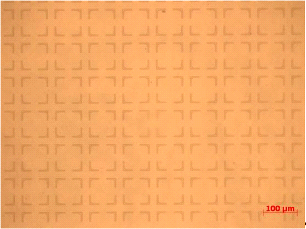

Рис 4 - Полиимидные Г-образные спейсеры на поверхности ПЭТФ подложки.

4) Заключительная

Сборка ячейки Заполнение ЖК Герметизация ячейки Выходной контроль

Сборка дисплейной ячейки

Сборка ЖК ячейки производится путем совмещения пластин проводящими сторонами друг другу. Главная задача этого процесса в обеспечении однородности зазора между пластинами и точности совмещения.

Однородность зазора обеспечивается равномерным усилием прижима в механическом прессе. Фиксация совмещенных подложек осуществляется путем их склеивания при контакте герметизирующим материалом, при этом оставляются отверстия (не проклеенные области) для заполнения ЖК [11].

Производственное помещение, в котором осуществляется операция сборки, должно иметь чистоту воздуха соответствующую классу 1 (классификация по ГОСТ ИСО 14644-1-2002).

Заполнение ЖК, герметизация и приклеивание поляризаторов

Сложность процесса введения ЖК в межэлектродный зазор заключается в том, что его воспроизводимость, технологичность и другие экономические характеристики зависят от состава и свойств применяющихся ориентантов [5]. Это особенно относится к вакуумному способу заполнения, при котором ЖК запрессовывается в зазор воздухом в вакуумированной камере установки заполнения. Длительность процесса в целом определяется продолжительностью обезгаживания.

В случае применения органических ориентантов, обладающих высокой абсорбционной способностью, необходимо учитывать газовыделение внутренних поверхностей пустого межэлектродного зазора. На практике время обезгаживания модулятора, собранного на органических ориентантах, увеличивается в 103 - 104 раз по сравнению с модуляторами на неорганических ориентирующих слоях [5].

Заполнение ЖК сопровождается сложными гидродинамическими и ориентационными эффектами. Конфигурация фронта заполнения и градиент скорости по сечению потока ЖК зависят от текстуры ориентанта и ее анизотропии, рельефа электродов на подложке, толщины и равномерности капилляра, температуры системы, вязкостных характеристик ЖК. Как показывают экспериментальные данные [5], в ряде случаев особенности ориентационного распределения директора в потоке оказывают отрицательное действие на однородность граничной упорядоченности ЖК в твист-модуляторах.
