Построение переходных характеристик объекта регулирования по основной (угол поворота вала редуктора) и вспомогательным регулируемым величинам (скорость вращения вала и ток якоря электродвигателя)

41.82

-----------------------------------------

.003763 s^3 + 0.09328 s^2 + 1.314 s + 9.2

>> w4=series(w3,wred)function:

0.1673

---------------------------------------------

.003763 s^4 + 0.09328 s^3 + 1.314 s^2 + 9.2 s

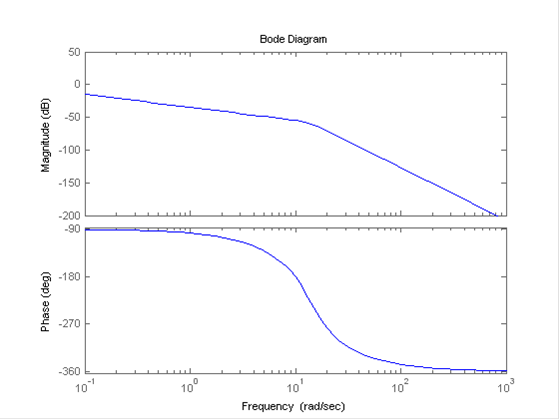

В пакете MatLab частотные характеристики объекта, заданного с помощью передаточной функции, можно получить с командой bode(w4). АЧХ и ФЧХ на Рис. 3.2.1

Рис. 3.2.1 а- АЧХ объекта регулирования, б- ФЧХ объекта регулирования.
