Архитектура

Шагающая машина состоит из следующих основных частей: корпуса и систем электроснабжения, передвижения, управления, информации и связи с супервизором. Система энергоснабжения обеспечивает энергией все системы робота; система передвижения выполняет основную задачу - работу механизма шагания. Система управления стабилизирует положение корпуса робота в пространстве, обеспечивает движение по намеченному маршруту с перешагиванием или обходом препятствий, управляет ногами. Информационная система снабжает систему управления данными об окружающей среде. Она формирует сигналы управления приводами ног, осуществляет сбор информации о состоянии шагающего устройства, формирует стереотипы походок и корректирует их в зависимости от неровности поверхности пола, поддерживает проектное положение корпуса робота.

Общая архитектура представляет собой следующую схему: персональный компьютер, под управлением ОС Windows XP, подключен по каналу связи к группе контроллеров. Контроллеры должны быть объединены в сеть. Каждый контроллер в свою очередь управляет исполнительными механизмами и получает сигналы с датчиков. Схема общей архитектуры приведена на рис. 13.

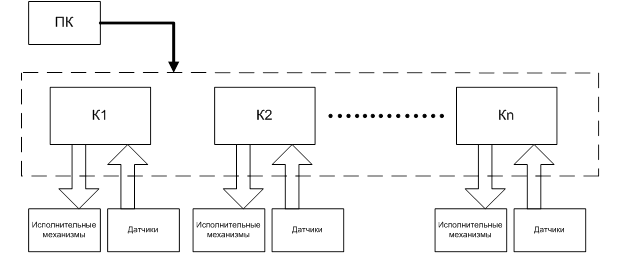

Рис13. Общая архитектура
