Резонаторы в гребенчатом фильтре обычно в длину меньше четверти длины волны. Проводящие линии с одной стороны заземлены, а с другой или имеют открытый конец, или конец с емкостью перед заземлением. Главным достоинством таких фильтров является их компактность. И характеристики, в общем случае, удовлетворяют требованиям. Рассмотрим все структуры.
Фильтр со схемой на рис. 5.15 и характеристиками на рис. 5.16 имеет следующие размеры топологии (рис. 5.17) - ширина:11,9 мм, высота: 9,6 мм.

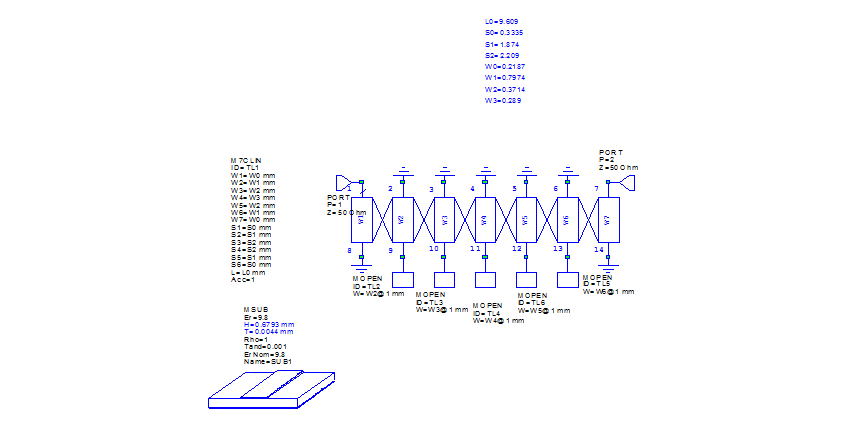

Рис. 5.15«Схема гребенчатого фильтра»

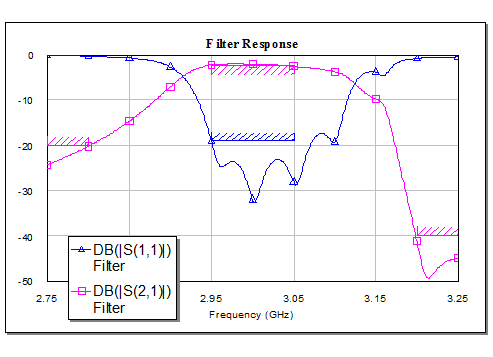

Рис. 5.16«Коэффициент передачи и коэффициент отражения фильтра»

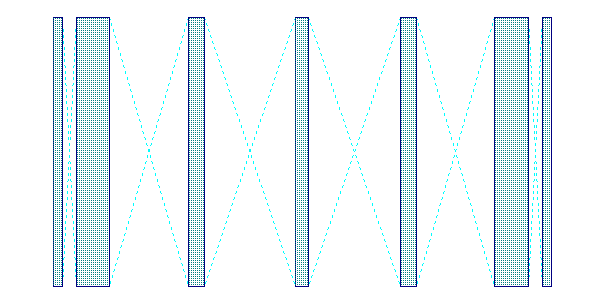

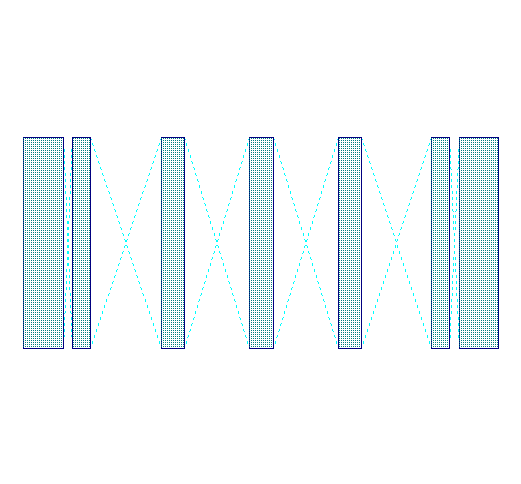

Рис. 5.17«Топологическая схема фильтра»
Конструкция второго типа с емкостями на концах проводящих линий изображена на рис. 5.18 - 5.20.

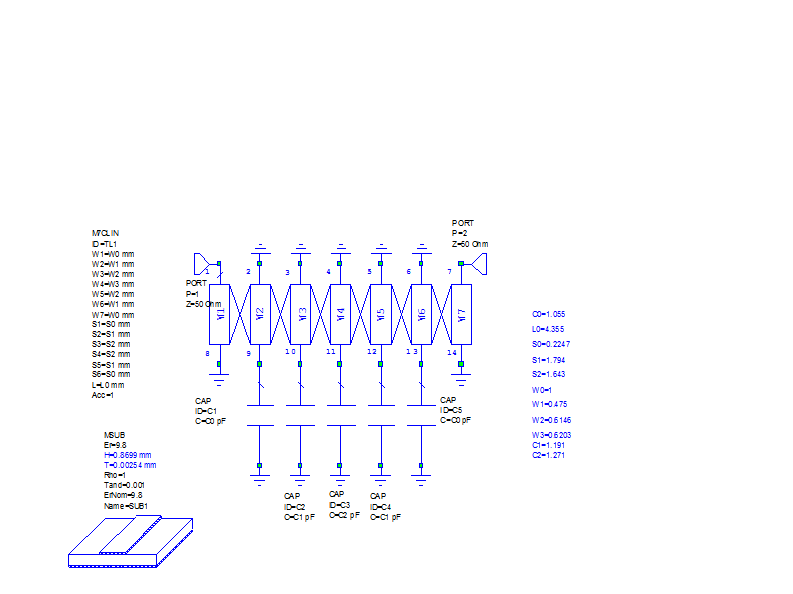

Рис. 5.18«Схема гребенчатого фильтра»

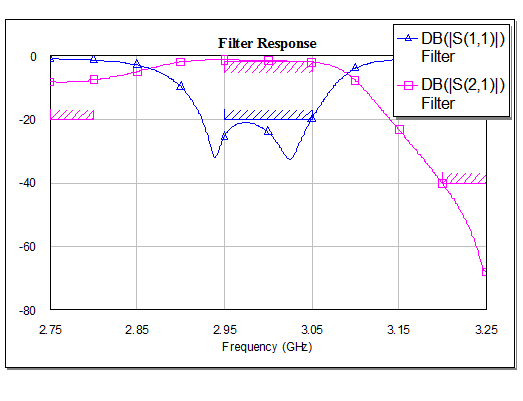

Рис. 5.19«Коэффициент передачи и коэффициент отражения фильтра»

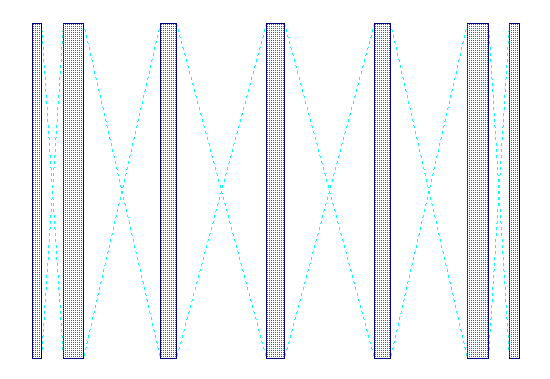

Рис. 5.20«Топологическая схема фильтра»
Размеры: по горизонтали - 12,12 мм, по вертикали - 4, 35 мм.
Ещё один вариант гребенчатого фильтра на рис. 5.21 - 5.23.

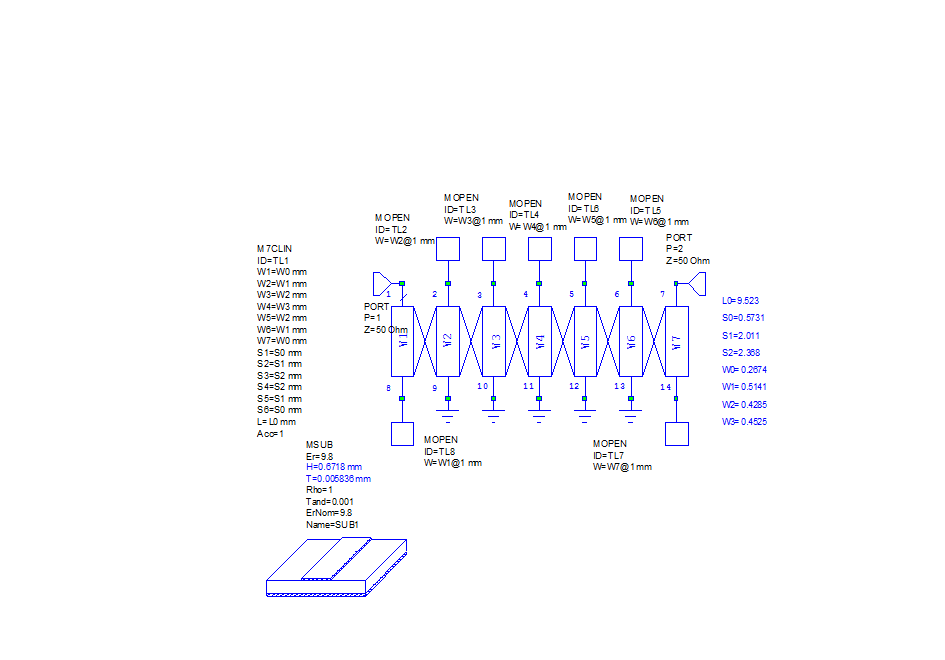

Рис. 5.21«Схема гребенчатого фильтра»

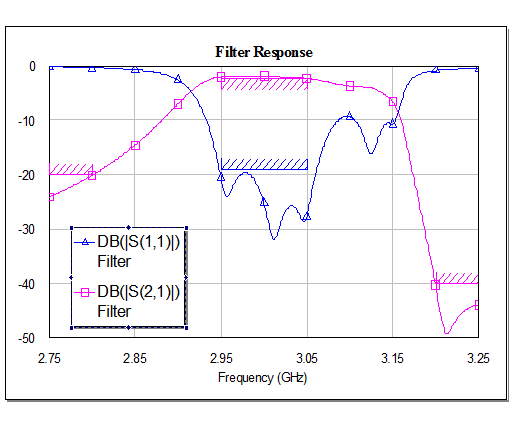

Рис. 5.22«Коэффициент передачи и коэффициент отражения фильтра»
Рис. 5.23«Топологическая схема фильтра»
Размеры: ширина - 12,78 мм, высота - 9,52 мм.
