Фильтр на четвертьволновых проводящих шлейфах

Особенностью является построение конструкции из отрезков проводящих линий в четверть длины волны, разделенных проводящими отрезками. В процессе оптимизации длины шлейфов меняются, некоторые из них достигают полдлины волны. Конструкция, которую предлагает AWR Filter Synthesis Wizard, и её характеристики см. рис. 5.24 - 5.26.

Опять рассмотрим несколько конструкций.

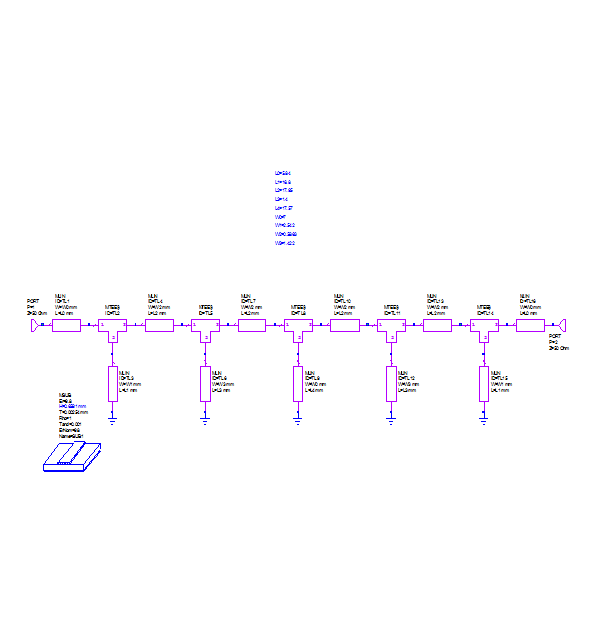

Рис. 5.24«Схема фильтра на четвертьволновых проводящих шлейфах»

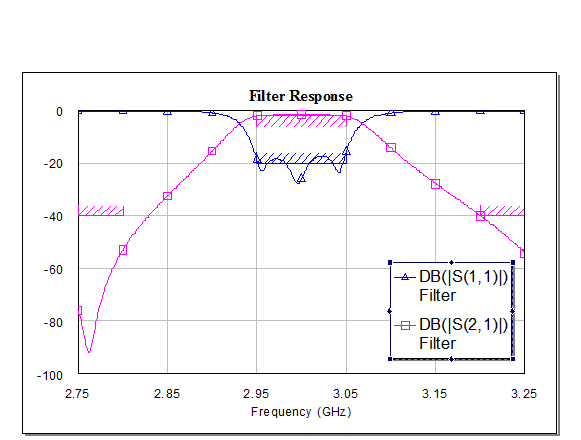

Рис. 5.25«Коэффициент передачи и коэффициент отражения фильтра»

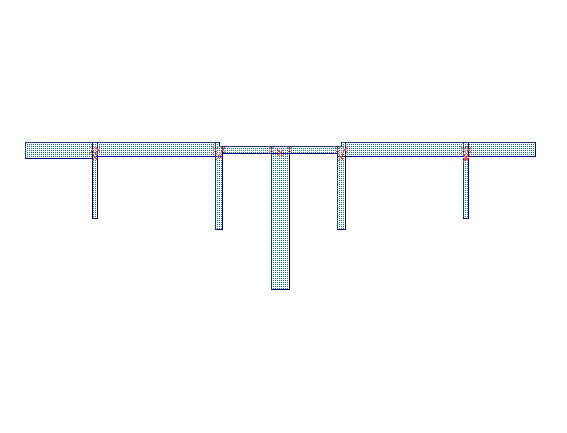

Рис. 5.26«Топологическая схема фильтра»

,45 мм на 24 мм - это размеры топологической модели на рис. 5.26.

Постоим аналогичную структуру, но с разомкнутыми шлейфами на конце (рис. 5.27 - 5.29). AWR Filter Synthesis Wizard не строит такой вариант.

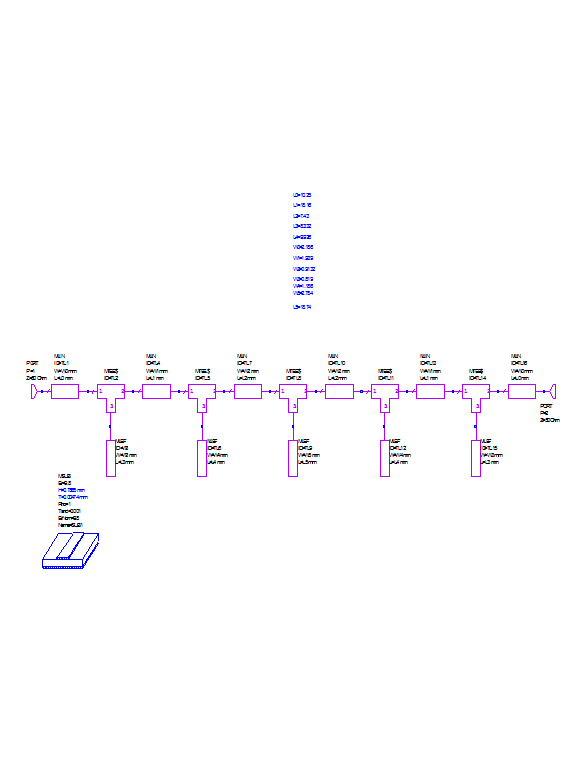

Рис. 5.27 «Схема фильтра на четвертьволновых проводящих шлейфах»

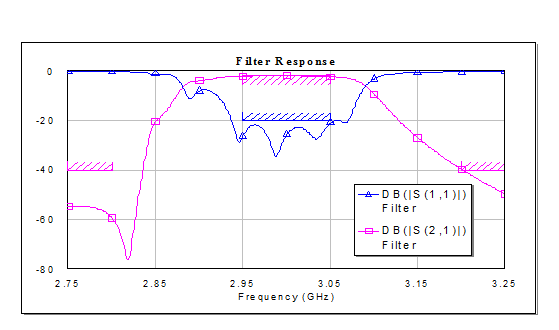

Рис. 5.28«Коэффициент передачи и коэффициент отражения фильтра»

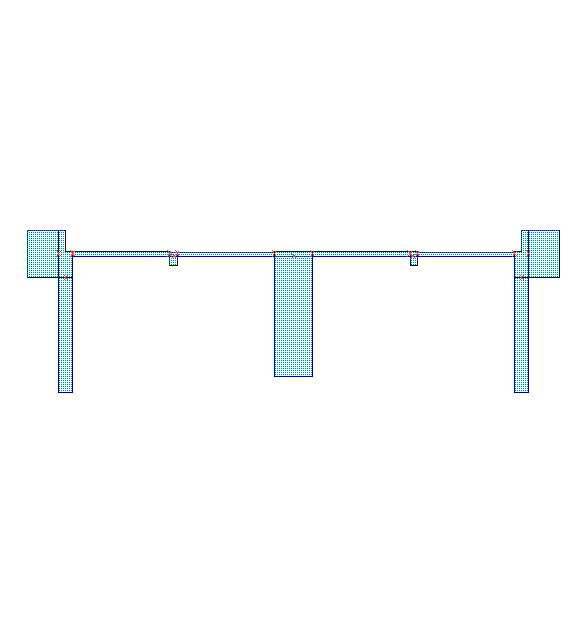

Рис. 5.29«Топологическая схема фильтра»

,5 мм на 21 мм - это размеры топологической модели на рис. 5.29.

В результате, вторая структура на шлейфах имеет меньшие размеры и ничем не уступает по характеристикам, а сделать её конструктивно легче.
