Физические интерфейсы Fast Ethernet

Стандартом Fast Ethernet IEEE 802.3u установлены три типа физического интерфейса (рис.2, табл.1): 100Base-FX, 100Base-TX и 100Base-T4.

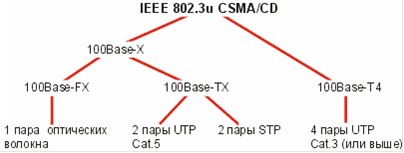

Рис.2. Физические интерфейсы стандарта Fast Ethernet

Физические интерфейсы стандарта Fast Ethernet (IEEE 802.3u) и их основные характеристики

Физический интерфейс

100Base-FX

100Base-TX

100Base-T4

Порт устройства

Duplex SC

RJ-45

RJ-45

Среда передачи

Оптическое волокно

Витая пара UTP Cat. 5

Витая пара UTP Cat. 3,4,5

Сигнальная схема

4B/5B

4B/5B

>8B/6T

Битовое Кодирование

NRZI

MLT-3

NRZI

Число витых пар/ волокон

2 волокна

2 витых пары

4 витых пары

Протяженность сегмента

до 412 м(mm) до 2 км (mm)* до 100 км (sm)*

до 100 м

до 100 м

Обозначения: mm - многомодовое волокно, sm - одномодовое волокно, * - указанные расстояния могут быть достигнуты только при дуплексном режиме связи.

Base-FX

Стандарт этого волоконно-оптического интерфейса полностью идентичен стандарту FDDI PMD, который подробно рассмотрен в главе 6. Основным оптическим разъемом стандарта 100Base-FX является Duplex SC. Интерфейс допускает дуплексный канал связи.

100Base-TX

Стандарт этого физического интерфейса предполагает использование неэкранированной витой пары категории не ниже 5. Он полностью идентичен стандарту FDDI UTP PMD, который также подробно рассмотрен в главе 6. Физический порт RJ-45 как и в стандарте 10Base-T может быть двух типов: MDI (сетевые карты, рабочие станции) и MDI-X (повторителе Fast Ethernet, коммутаторы). Порт MDI в единичном количестве может иметься на повторителе Fast Ethernet. Для передачи по медному кабелю используются пары 1 и 3. Пары 2 и 4 - свободны. Порт RJ-45 на сетевой карте и на коммутаторе может поддерживать на ряду с режимом 100Base-TX и режим 10Base-T или функцию автоопределения скорости. Большинство современных сетевых карт и коммутаторов поддерживают эту функцию по портам RJ-45 и кроме этого могут работать в дуплексном режиме.

100Base-T4

Этот тип интерфейса позволяет обеспечить полудуплексный канал связи по витой паре UTP Cat.3 и выше. Именно возможность перехода предприятия со стандарта Ethernet на стандарт Fast Ethernet без радикальной замены существующей кабельной системы на основе UTP Cat.3 следует считать главным преимуществом этого стандарта.

В отличи от стандарта 100Base-TX, где для передачи используется только две витых пары кабеля, в стандарте 100Base-T4 используются все четыре пары (рис.3а). Причем при связи рабочей станции и повторителя посредством прямого кабеля, данные от рабочей станции к повторителю идут по витым парам 1, 3 и 4, а в обратном направлении - по парам 2, 3 и 4. Пары 1 и 2 используются для обнаружения коллизий подобно стандарту Ethernet. Другие две пары 3 и 4 попеременно в зависимости от команд могут пропускать сигнал либо в одном, либо в другом направлении. Битовая скорость в расчете на один канал составляет 33,33 Мбит/с.

Перейти на страницу: 1 2
