Кодирование CAP

Что же касается стран Восточной Европы, Южной Америки, Азии, то ввиду большей длины абонентских и соединительных линий, более низкого, как правило, качества уложенных кабелей, большим спросом пользуются системы HDSL, базирующиеся на технологии CAP (Carrierless Amplitude and Phase Modulation) - амплитудно-фазовой модуляции без передачи несущей. Разработчик технологии - компания GlobeSpan (бывшая AT&T) - поставила себе целью создать узкополосную технологию линейного кодирования, нечувствительную к большинству внешних помех, что, как показывает опыт внедрения систем HDSL САР в мире и в России, вполне удалось. http://sevpoliv.ru/ вольт купить системы автоматического полива.

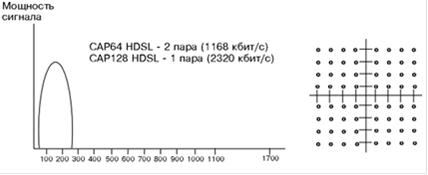

Рис.3. Технология CAP

Модуляция САР сочетает в себе последние достижения модуляционной технологии и микроэлектроники. Модуляционная диаграмма сигнала САР напоминает диаграмму сигнала модемов для телефонных каналов, работающих по протоколам V.32 или V.34. Несущая частота модулируется по амплитуде и фазе, создавая кодовое пространство с 64 или 128 состояниями, при этом перед передачей в линию сама не" сущая, не передающая информацию, но содержащая наибольшую энергию, "вырезается" из сигнала, а затем восстанавливается микропроцессором приемника. Соответственно 64-позицион-ной модуляционной диаграмме сигнал CAP-64 передает 6 бит информации в каждый момент времени, то есть в 16 раз больше по сравнению с 2B1Q. Модуляция CAP-128, применяемая в системах SDSL (2 Мбит/с по одной паре), имеет 128-позиционную модуляционную диаграмму и, соответственно, передает 7 бит за один такт. Итогом повышения информативности линейного сигнала является существенное снижение частоты сигнала и ширины спектра, что, в свою очередь, позволило избежать диапазонов спектра, наиболее подверженных различного рода помехам и искажениям. На рис. 3 показаны спектр и модуляционная диаграмма сигнала САР.

Для иллюстрации достоинств модуляции САР на рис. 4 наложены спектры сигналов с кодом HDB3 (технология, применяемая ранее для строительства линий Е1, в частности, используемая в линейных тактах систем типа ИКМ-30), 2B1Q и САР.

Из сравнительного анализа спектров видны положительные особенности систем HDSL, основанных на САР модуляции.

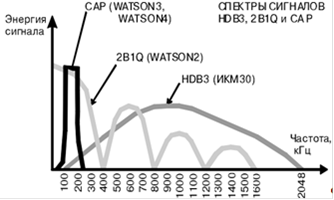

Рис.4. Спектры сигналов HDB3, 2B1Q, CAP
