При выборе схемы автомата включения вентилятора я придерживался следующих требований:
прибор должен быть малогабаритным,
иметь малую энергопотребляемость,
должен быть стабильным во время работы и универсальным,
должен быть простым в эксплуатации,
простым в изготовлении и сборке.
Всем вышеперечисленным требованиям удовлетворяет схема представленная на рисунке 1.2
Согласно структурной схеме найболее оптимальный вариант принципиальной схемы опубликованная в журнале "Радио" № 6 за 2001 г.

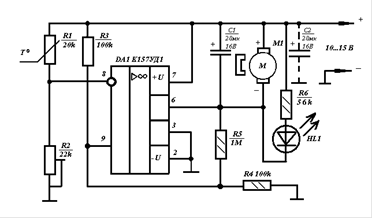

Рисунок 1.2 - Электрическая принципиальная схема
