Анализ полученных результатов

В результате работы приложения получим тестовые расчеты и исследуем, как зависит ток и напряжение от электрофизических характеристик грунта и глубины нахождения антенны.

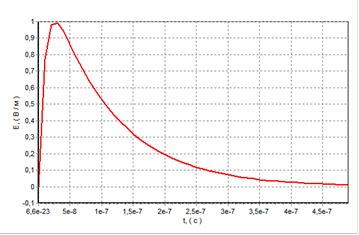

Рис. 3.1. Амплитудно - временная форма электрического поля в воздухе

Рис. 3.2. Амплитудно - временная форма электрического поля в грунте с параметрами h=0 м, ε=10, σ=10-3 См/м

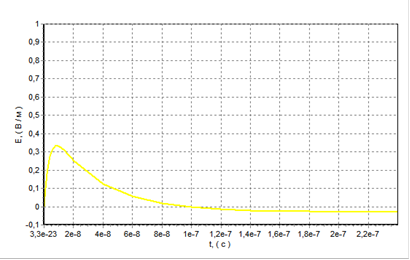

Рис. 3.3. Амплитудно - временная форма электрического поля в грунте с параметрами h=0 м, ε=15, σ=10-2См/м

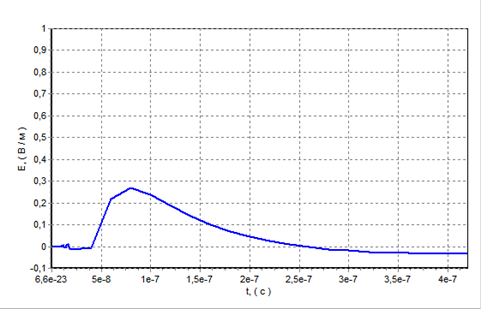

Рис. 3.4. Амплитудно - временная форма электрического поля в грунте с параметрами h=5 м, ε=10, σ=10-3 См\м

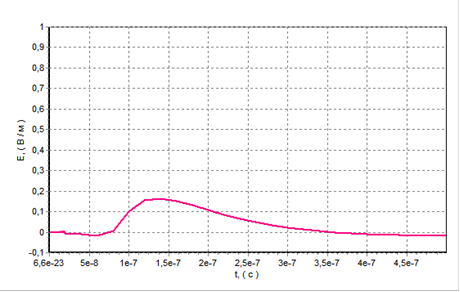

Рис. 3.4. Амплитудно - временная форма электрического поля в грунте с параметрами h=10 м, ε=10, σ=10-3 См\м

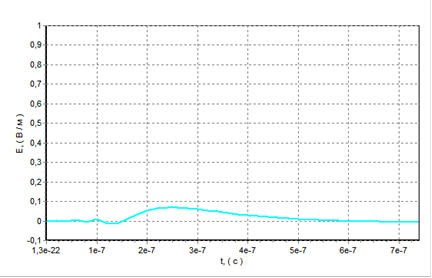

Рис. 3.6. Амплитудно - временная форма электрического поля в грунте с параметрами h=20 м, ε=10, σ=10-3 См\м

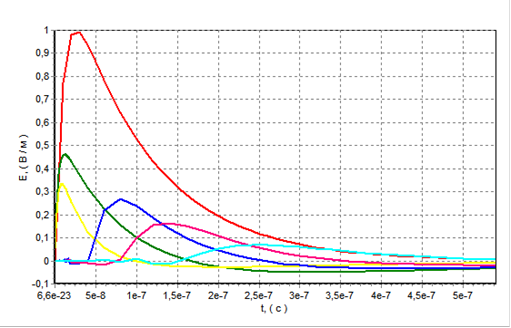

Рис. 3.7. Амплитудно - временная форма электрического поля в грунте с различными параметрами h, ε, σ

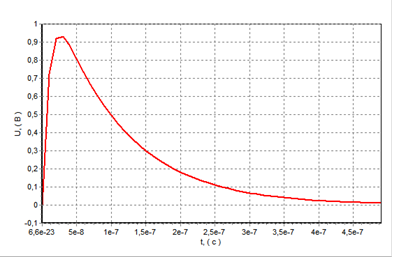

Рис. 3.8. Амплитудно - времменная форма напряжения в нагрузке антенны

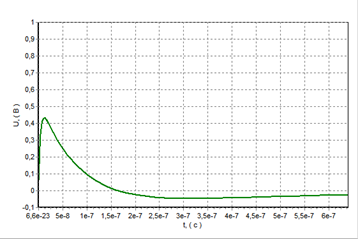

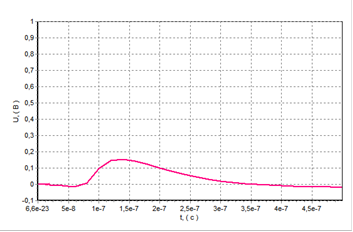

Рис. 3.9. Амплитудно - временная форма напряжения в нагрузке антенны в грунте с параметрами h=0 м, ε=10, σ=10-3 См/м

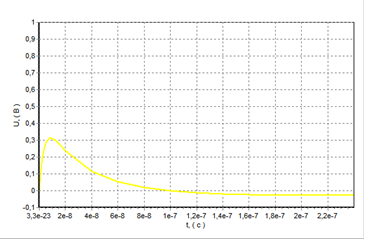

Рис. 3.10. Амплитудно - временная форма напряжения в нагрузке антенны в грунте с параметрами h=0 м, ε=15, σ=10-2 См/м

Рис. 3.11. Амплитудно - временная форма напряжения в нагрузке антенны в грунте с параметрами h=5 м, ε=10, σ=10-3 См/м

Рис. 3.12. Амплитудно - временная форма напряжения в нагрузке антенны в грунте с параметрами h=10 м, ε=10, σ=10-3 См/м

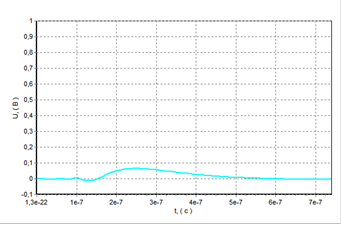

Рис. 3.13. Амплитудно - временная форма напряжения в нагрузке антенны в грунте с параметрами h=20 м, ε=10, σ=10-3 См/м

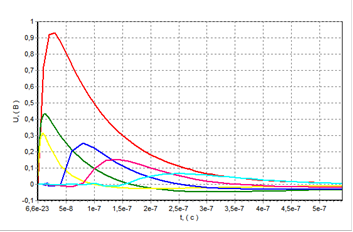

Рис. 3.14. Амплитудно-временная форма напряжения в нагрузке антенны в грунте с различными параметрами h, ε, σ

Из тестовых расчетов видно, что с увеличением глубины залегания антенны и увеличением проводимости грунта амплитуда напряжения в нагрузке антенны резко снижается, при этом увеличивается время импульса фронта напряжения в нагрузке антенны. Импульс становиться более пологим. Расчеты электромагнитных полей проведены с учетом запаздывания при их распространении в данную точку антенны.

Данный метод позволяет прогнозировать амплитудно-временные формы в нагрузке подземных антенн, что является необходимым для расчета антенных усилительных устройств.
